建筑工程设计图样(图纸)的种类有哪些?




对于学习室内设计的同学来说,绘图和识图应该是从事这个专业的基本要求,而在这里我们很有必要来认识一下建筑工程设计图纸的种类,以下新意室内设计培训的陈老师就带你来认识一下。

一、透视图
透视图是按照人眼的视觉特征(相当于照相机)绘制的直观投影图。一张照片可以十分逼真地反映出建筑和室内空间的外观形状,这是因为物体通过照相机形成的图像,与我们观看物体在视网膜上所形成的图像是基本一致的。透视图能够直观、逼真地表现出物体的空间形状,为我们了解和评价设计方案、修改和推敲设计、交流信息提供了极大的方便,如下图所示。

透视图虽然具备以上优点,但是它不具备施工图的特性,透视图很难定位尺寸,这给按图施工和尺寸度量带来了麻烦。所以,透视图只能作为设计和施工的参考图样。

透视图

二、轴测图
轴测图是一种能够表达三维尺寸的投影图,顾名思义,“轴测”是指能够沿轴向进行测量的意思。轴测投影形成的原理可以有两种解释:一种是用正投影原理的解释,一种是用透视原理的解释。

1、用正投影的投影原理,将物体倾斜地摆放在投影面中(倾斜的角度不同,可以得到不同样式的轴测投影)。由于物体的直角坐标与投影面不存在平行或垂直的关系,我们所看到的物体就会有多个体面显现出来,人们习惯地将其称为“立体图”。

2、用透视图生成的原理,将人的眼睛置于无穷远处,所有的投影线(视线)就会彼此平行,这时形成的透视图就没有近大远小的透视变化,也是一种“立体图”。

最常见的轴测图有两种,一种叫正轴测图,另一种叫斜轴测图。

(1)以下画的是一种轴间角相等(X、Y、Z轴夹角均为120度)的正轴测图。这种轴测图的最大优点是可以分别沿着X、Y、Z轴向进行度量,并且度量单位(变形系数)为l:l。


正轴测图

(2)以下画的是一种正面为物体实形(X、Z轴夹角为90度, Y轴呈45度夹角)的斜轴测图。这种轴测
图的最大优点是正面为主视图正投影,其度量尺寸为1:1,  Y轴方向的度量单位为1:2(图上尺寸为实际尺寸的1/2)

斜轴测图

(3)以下画的是一种水平面为物体实形(X、Y轴夹角为90度,Z轴方向可变)的斜轴测图。这种轴测图的最大优点是水平面为平面图正投影,并且尺寸为1:1,  Y轴方向的度量单位也是1:1(考虑到作图的方便)。
斜轴测图

3、平面、立面图

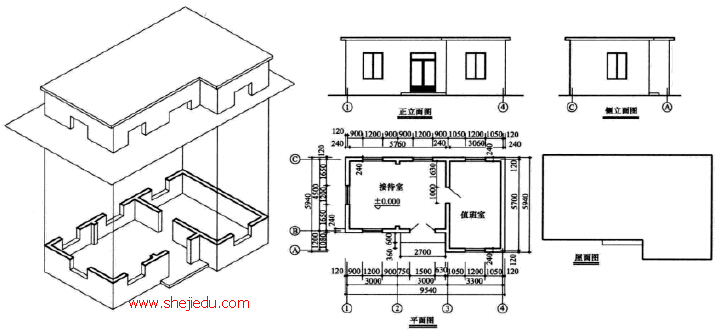

在描绘建筑物的平面形状和空间布局时,我们用一个水平面将建筑物水平切开,为了更好地表现建筑物墙体的尺寸和门、窗口的位置,一般将水平剖切的位置放在窗台的上方(相当于1.5m左右的高度),剖切后的水平投影(俯视图)叫做建筑平面图,如下图。
建筑平面图

建筑的立面图或侧立面图。与上面讲授的正投影主视图和左(右)视图基本一样,只不过是在视图名称上有所不同,比如:南立面图、北立面图、正立面图等。

4、剖面图

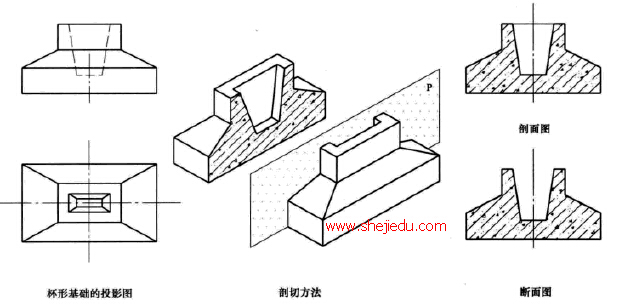

当我们要描绘一个复杂的物体时,运用最基本的投影图(三视图)画法有时显得无能为力。因为有看不见的部分需要用虚线来表达,并且标注起来也很麻烦,这给读图和识图带来了许多不方便。利用一个假想的剖切平面(如下图),将物体剖开,把不想表达的部分移走。将剩余的部分向平行于剖切平面的投影方向进行投影,所得到的图形称为剖面图。

5、断(截)面图断面图的形成原理与剖面图完个一样,所不同的是:剖切平面将物体剖开后,直接把剖切平面上留下的痕迹描绘出来,就称为断面图(也称为截面图),如下图所示。


剖面图、断面图

6、节点大样图
在建筑和室内装修施工图中,有许多关于细部构造和材料的图示方法。一般我们把描绘物体内部(细部)构造、材料、尺寸及工艺的大比例剖面或截面图统称为节点大样图。
节点大样图
