CAD中如何查询平面图中有弧形区域的面积和周长?

pingguoAuto CAD 2024-02-12 14:57:38 34阅读 举报
在做室内装修预算中经常会需要计算一个空间区域的面积和周长,以达到精确预算的目的。一般来说直来直去的区域还好查询,但如果是遇到有弧度的空间区域就比较麻烦了,这里问答曲室内设计培训的陈老师就给大家介绍一下,在CAD中如何快速计算平面图中有弧形区域的面积和周长。
首先,我们先说一下没有弧形区域的处理办法。如下图,如果是直来直去的区域需要计算面积和周长,我们只需先用PL线,把CAD平面图中需要查询计算面积和周长的区域轮廓重新画一下,最后闭合就可以,如下图的黄线区域部分。


其次是有弧形区域的处理办法,如下图:

1、我们先用a(圆弧的快捷键),把窗户的圆弧部分画出来,见下图的黄色弧线。

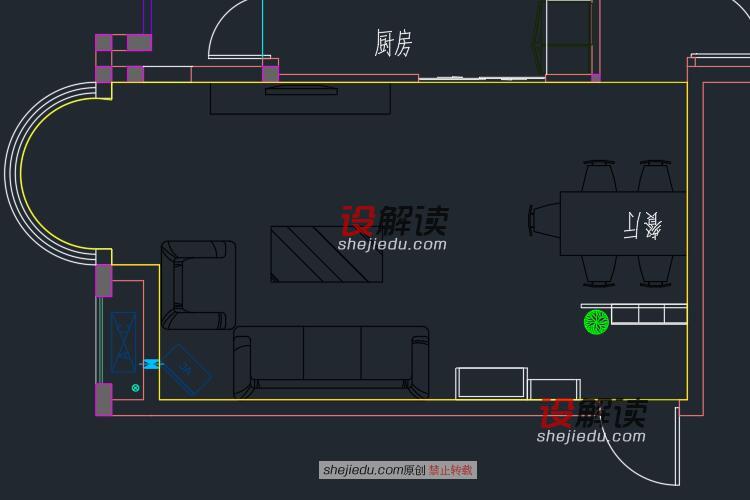

2、我们再用PL(多段线的快捷键)或L(直线的快捷键)把需要计算面积和周长不是弧形的区域用线描一遍,如下图的黄线部分。


3、在命令行中输入PE(编辑多段线的快捷键),回车,再输入M,点击选择刚才画的PL线和弧线,然后回车。

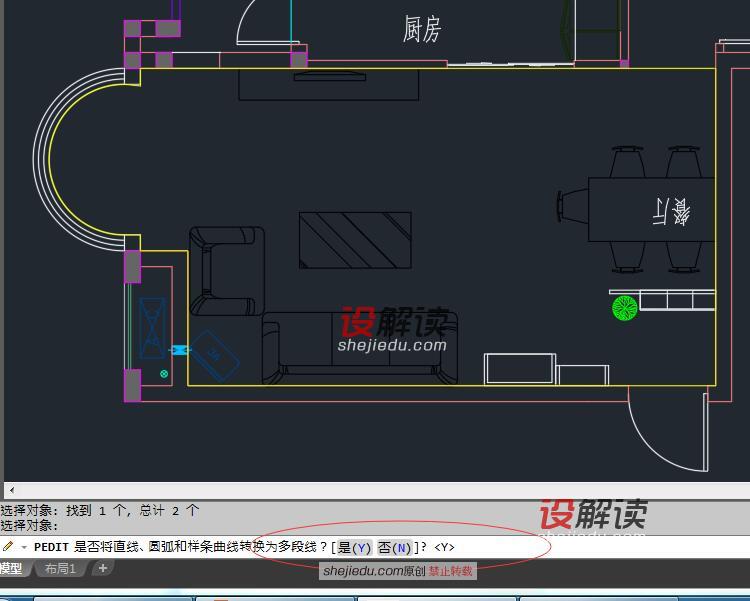

4、输入Y回车。

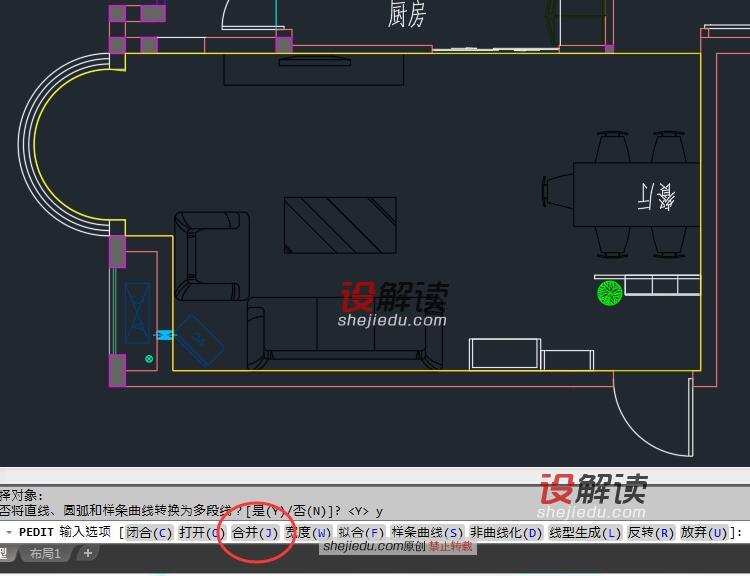

5、再输入J回车,合并所有的图形。

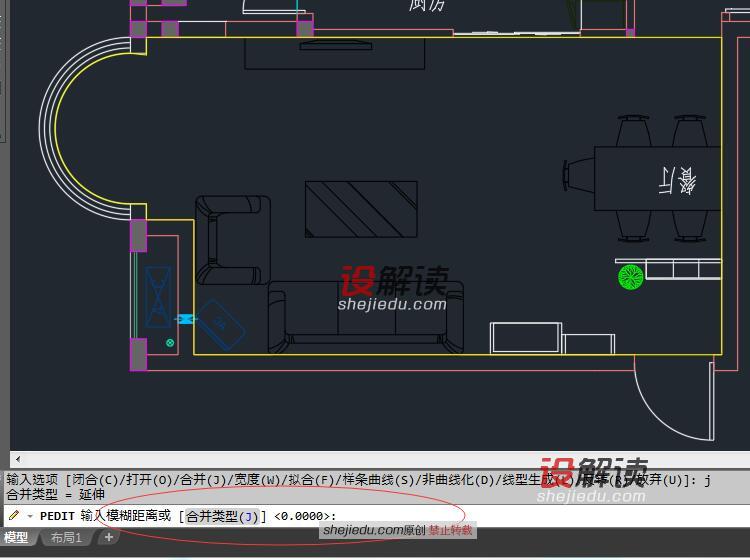

6、如下图,输入模糊距离为0,然后回车,再回车。

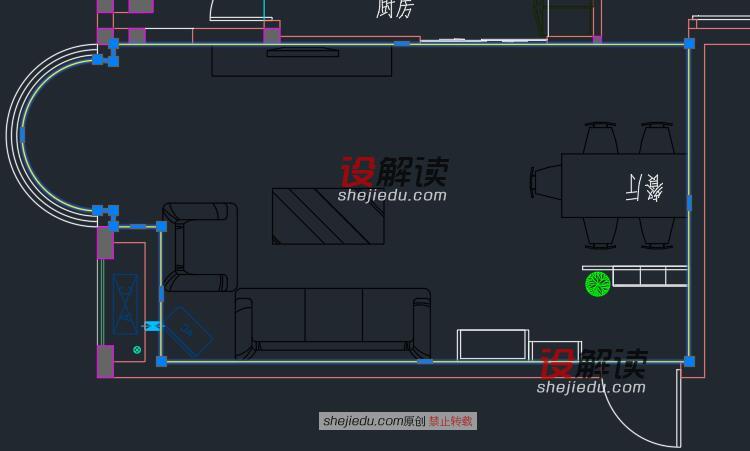

7、如下图,我们可以看到上面的图形合并成为一体了。


接下来,我们说一下如何测量已经创建好带有弧形区域的面积和周长。当然,不带弧形区域面积和周长的查询计算方法是一样的。

方法有两种:

1、直接输入快捷键LI回车,如下图,鼠标指针变了,然后点击我们上面创建的黄色线。

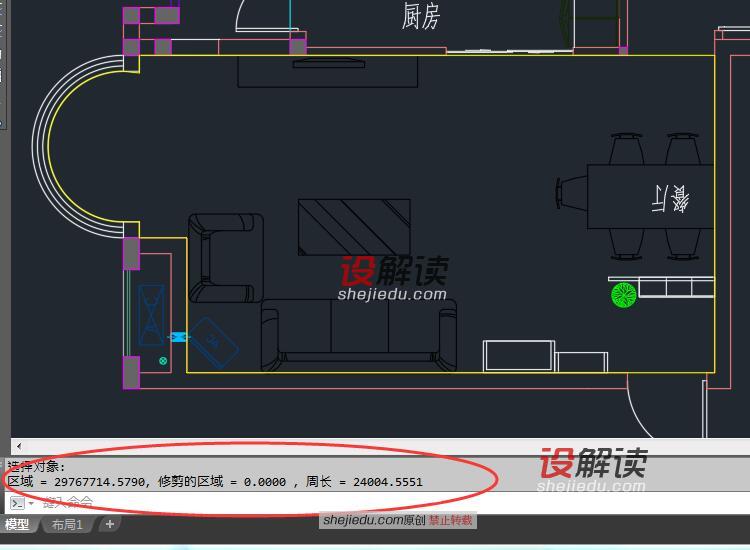

点击黄线后回车,就出现了以下的文本,我们可以看到面积和周长的值已经测量计算出来。

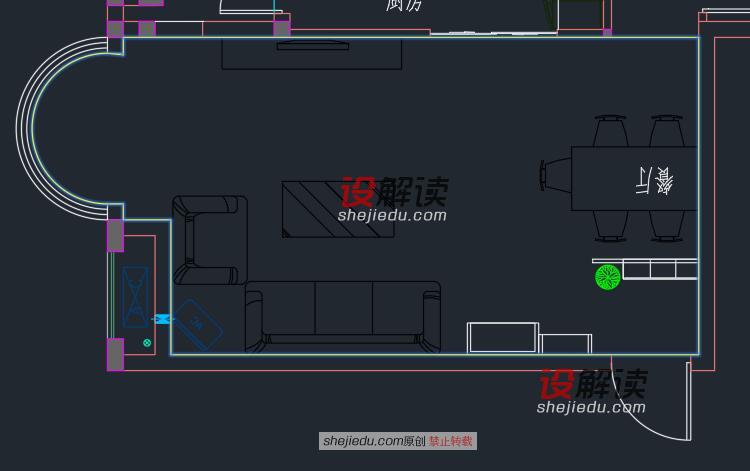

2、再一种计算面积和周长的方法是,先REG(面域的快捷键),然后点击上面创建的封闭的图形(已经合并好的区域图形),如下图,再回车,面域创建成功。


输入AA(面积查询快捷键),如下图,然后输入O(对象)回车。

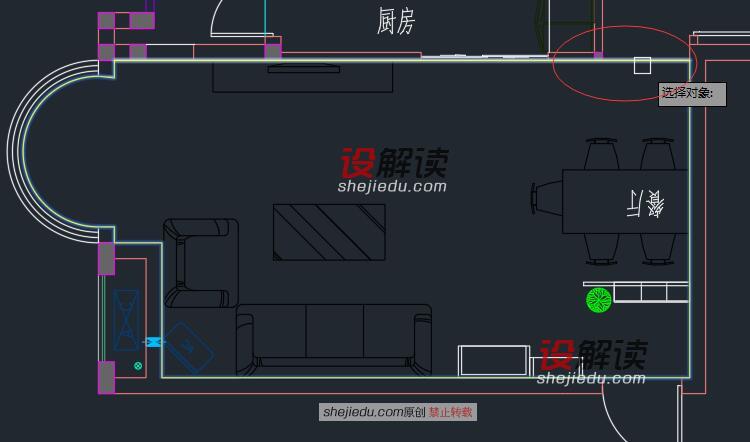

点击刚才创建的面域,其实就是黄线。


我们可以看到,面积和周长都计算出来了。
