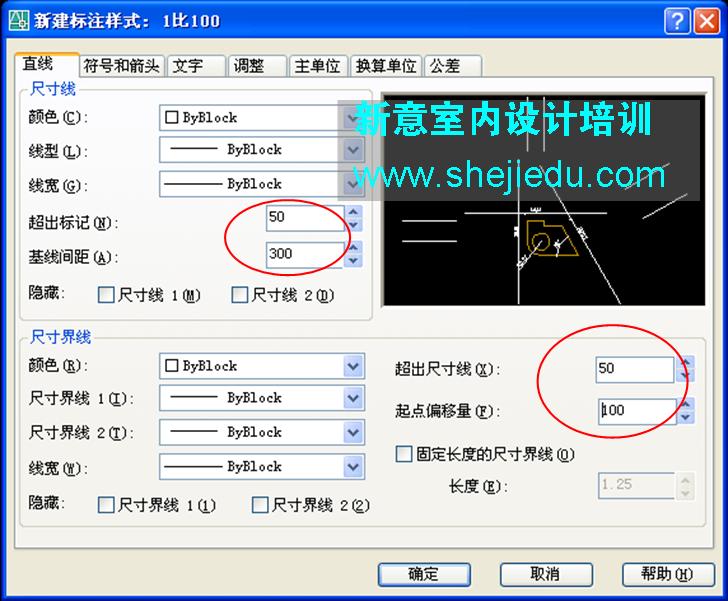

作为室内设计CAD施工图的初学者,在学到CAD的标注时,如果只谈怎样标注还好理解,但如果再说到打印就感觉稍微有点难度,这里我们就和打印联系起来说一下CAD施工图的标注样式及比例的设置? 我们首先看一下,以下这张新意室内设计培训班学生作业,一张客厅效果图。我们来这样试想一下,在实际空间中如果我要标注房子的深度,也就是下图中A的距离(大致有12000mm左右),一般我们需要标大致200mm左右大的数字,才能确保我们站在这个客厅现实的空间中可以看的比较清楚。请注意,只要你依据现实的空间,标一个合适大的数字(就比如上面的200mm),那么在CAD施工图打印输出到纸面上,也一样合适,因为CAD施工图打印输出时会进行等比例缩放。 按着这个思路继续试想,如果我们标注电视背景墙的尺寸B,这时如果还有200mm的字显然会感觉有点大,因为背景墙只是空间的一个局部,显然尺寸变小了,那么这时如果我们用100mm大的字来标,就相对比较合适一些。 再看看,如果要标沙发背景墙中(如C所示)一块镜面的尺寸,这时若用100mm大的数字也会显得大,这里我们大致只用50mm左右大的数字即可。 从以上这三个尺寸的标注我们可以得出一个结论,那就是在对CAD施工图进行标注时,需要设置不同的标注样式,并且我们再仔细分析一下具有代表性以上这3个尺寸的标注,不难发现在进行CAD施工图标注样式的设置时是有规律可循的,那就是B距离的标注样式数值设置大致相当于A的一半即可;C距离的标注样式数值设置大致相当于A的0.3即可。 以下我们就先来设置一个标注A距离(适合标注房体尺寸)的标注样式,我们给它命名为“1比100”(注意:这只是一个名字,改成其它任意都可以),接下来我们就可以通过标注样式设置中的“比例”来轻松的设置出其它适合标注再小一些的长度尺寸。以下是具体步骤: 1、在菜单栏中找到“格式”——标注样式(或D回车),打开标注样式管理器,如下图。单击“新建”——输入样式名为1比100,然后“继续”。 2、首先点击“符号和箭头”——第一、二项都选择“建筑标记”;引线选“点”;箭头大小设为60,其它可保持默认。 3、再来到“直线“面板,尺寸线超出标记为50,基线间距为300;尺寸界限超出尺寸线为50、起点偏移量为100,其它可保持默认。 4、接下来设置“文字”——文字样式,这里选择“标注文字”(这个文字样式的设置已提前做好);文字高度为200(也就是200mm);文字从尺寸线偏移20,其它参数可以保持默认。 5、调整中,文字位置可以选择“尺寸线上方,带引线”;“使用全局比例”保持为1。
