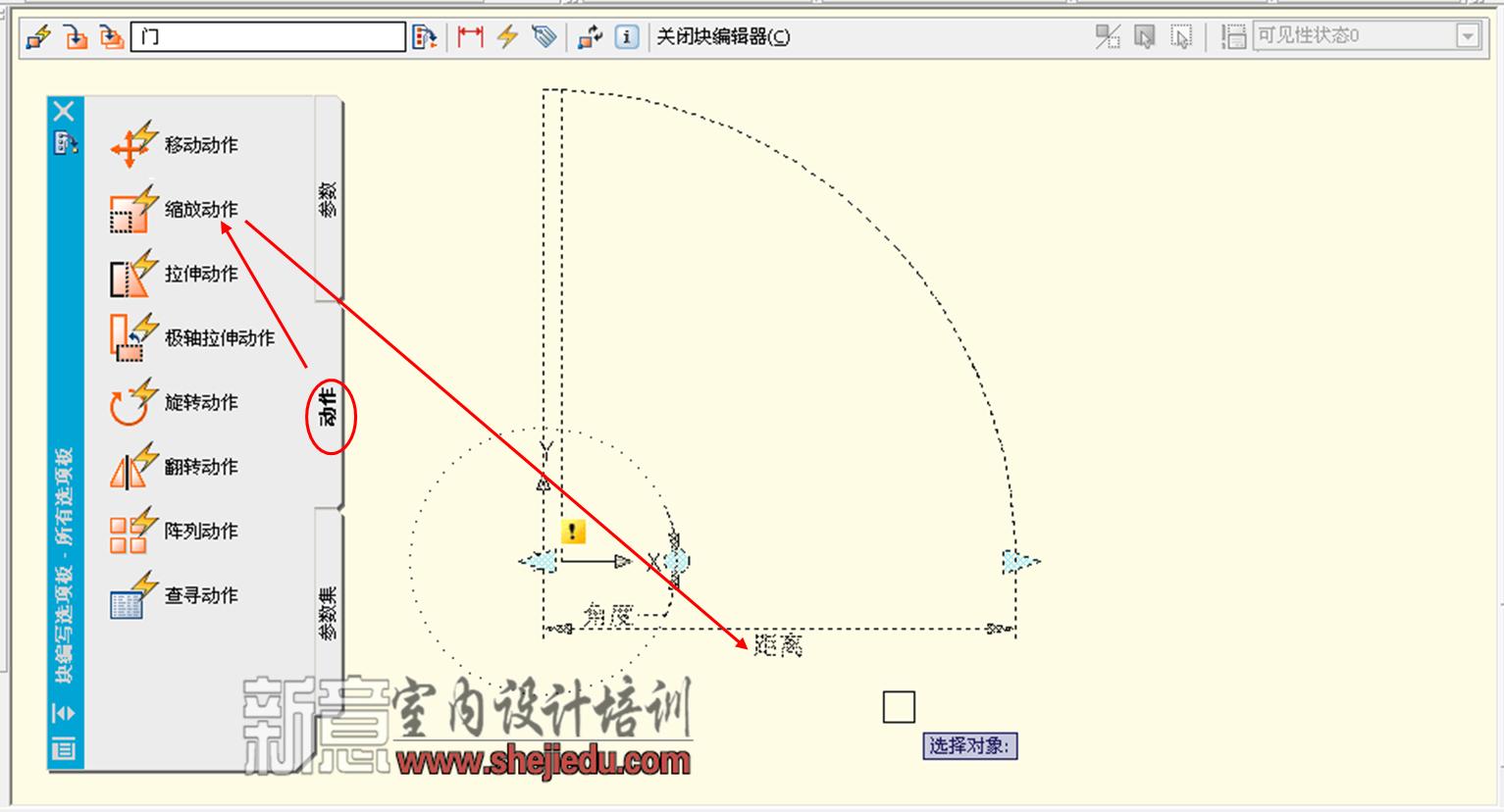

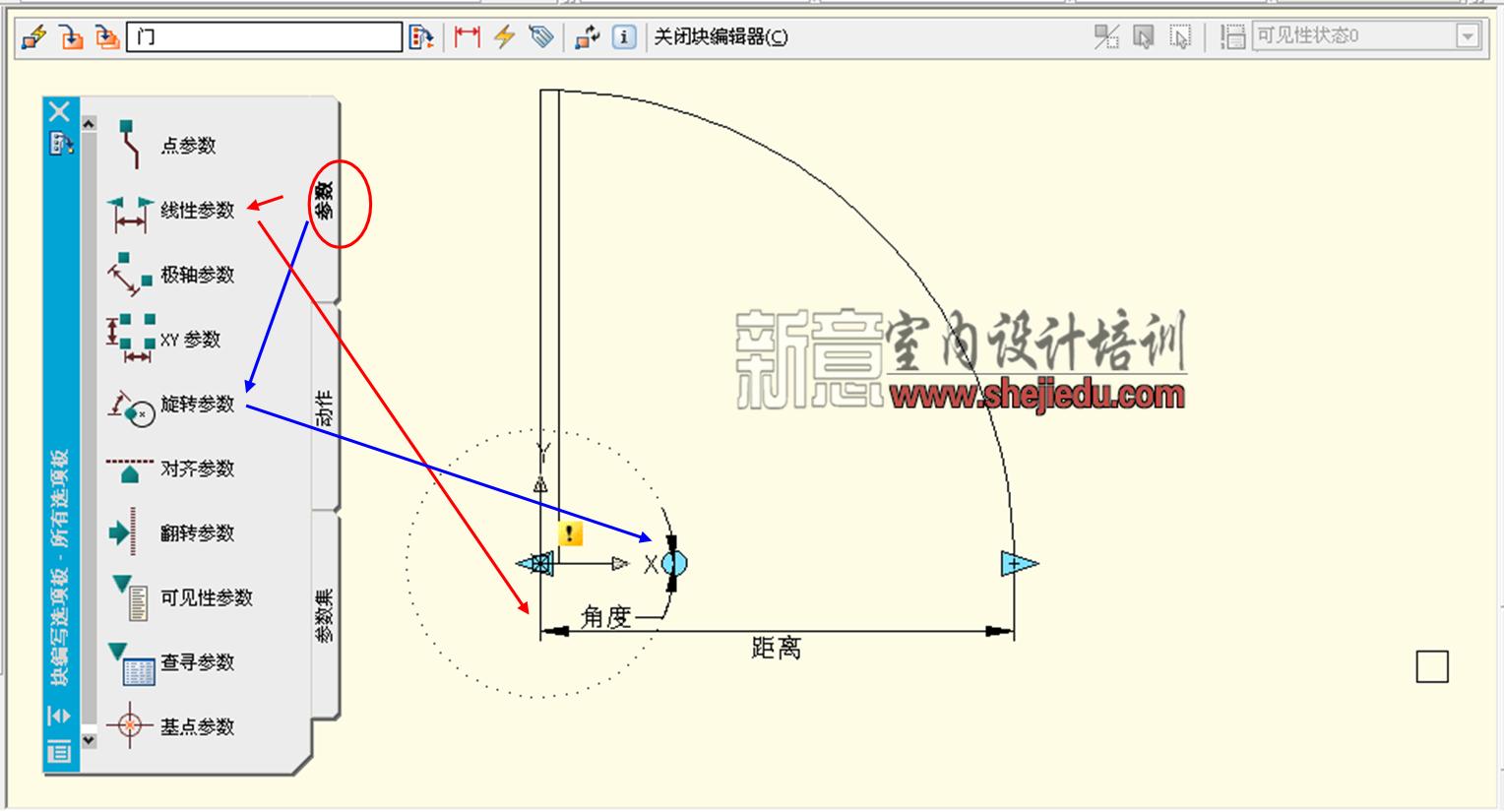

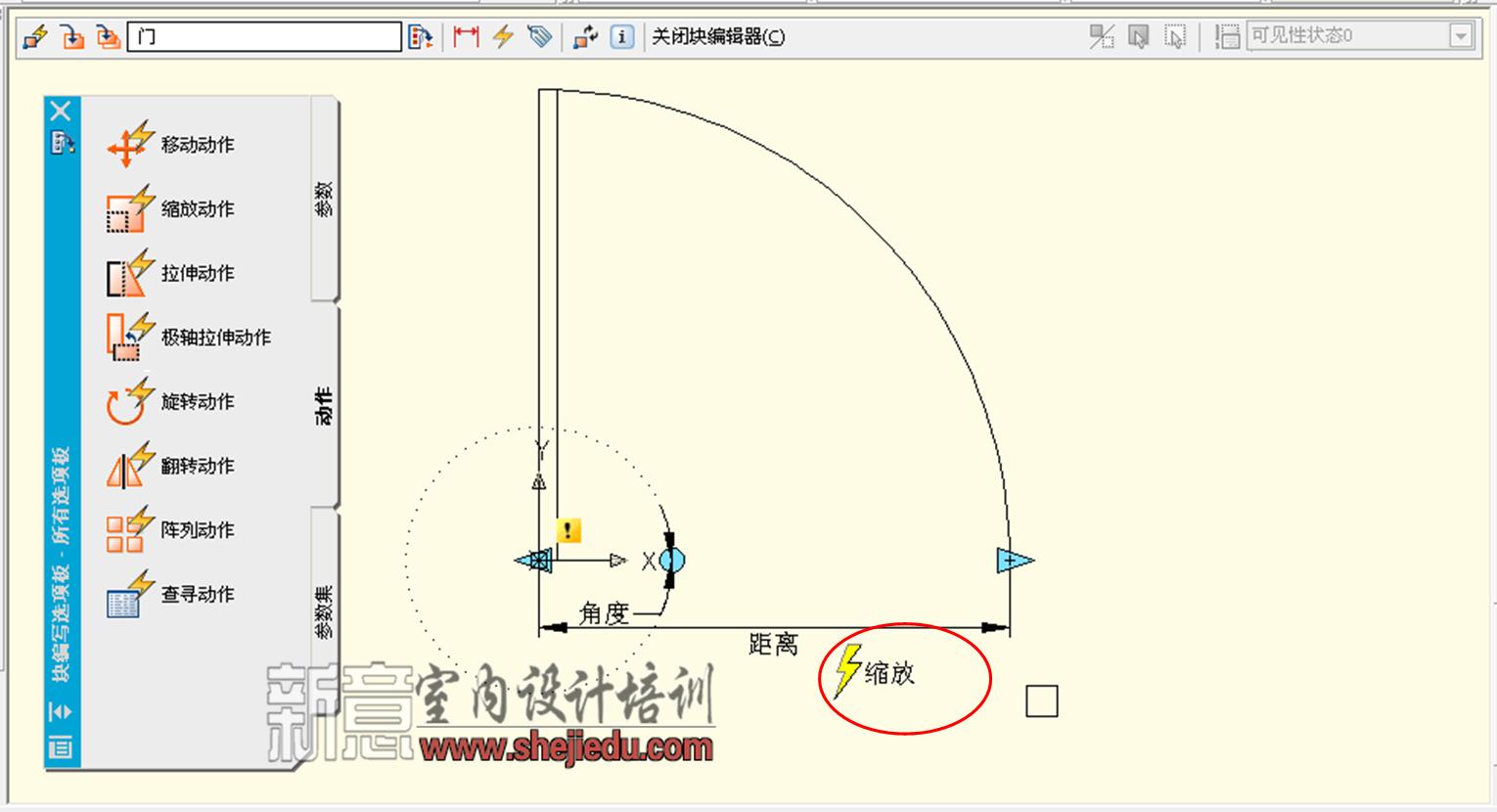

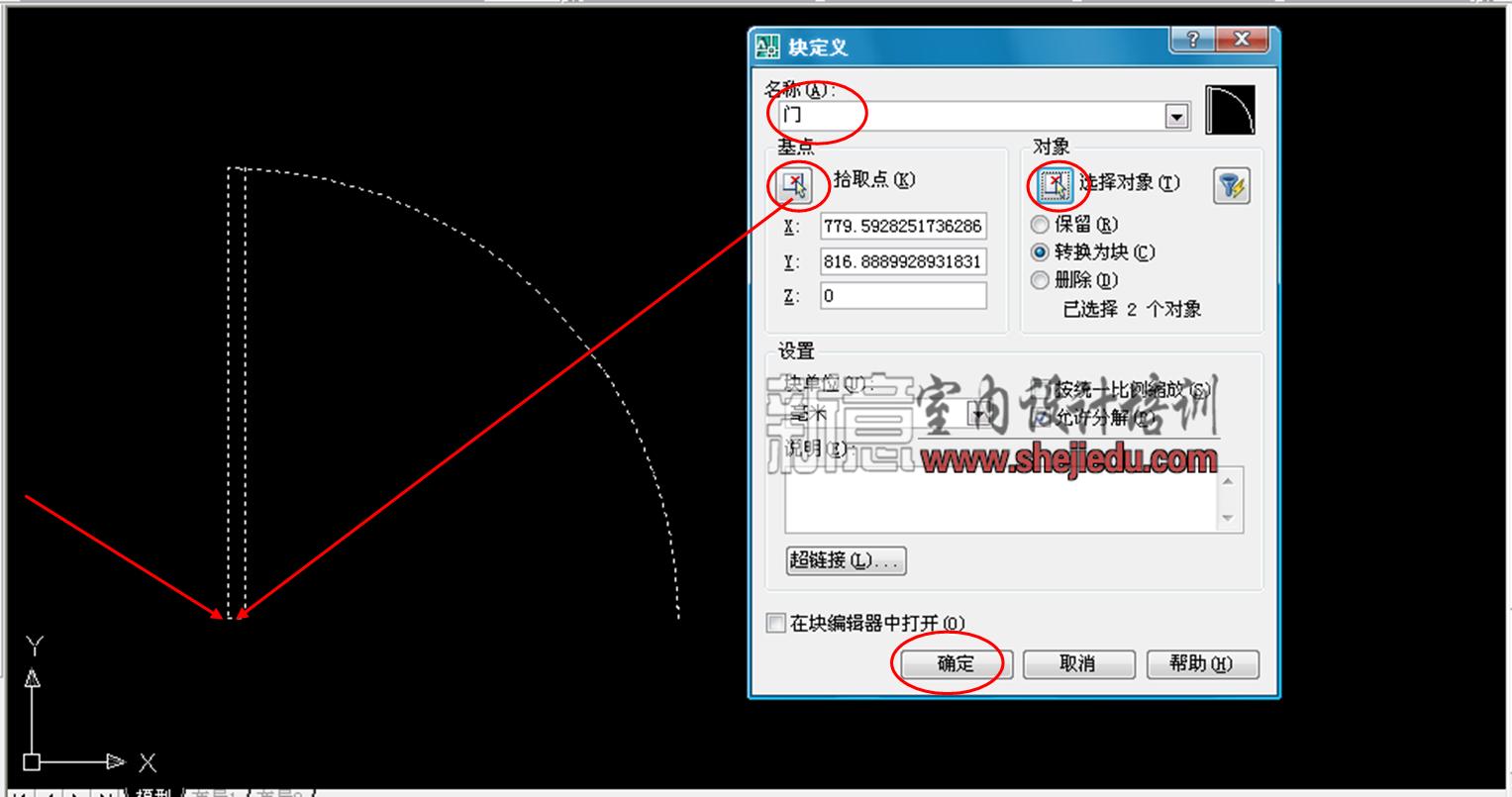

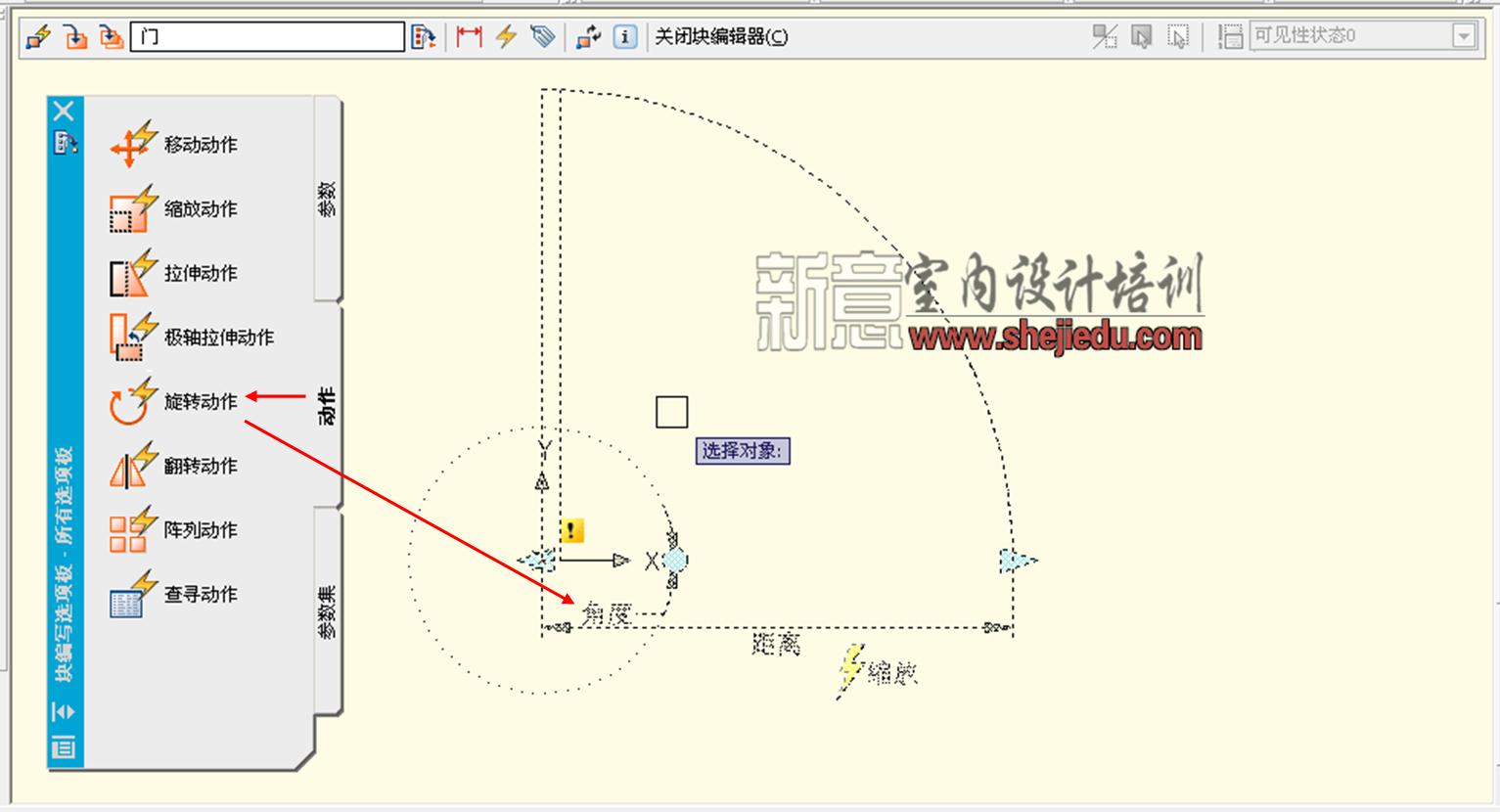

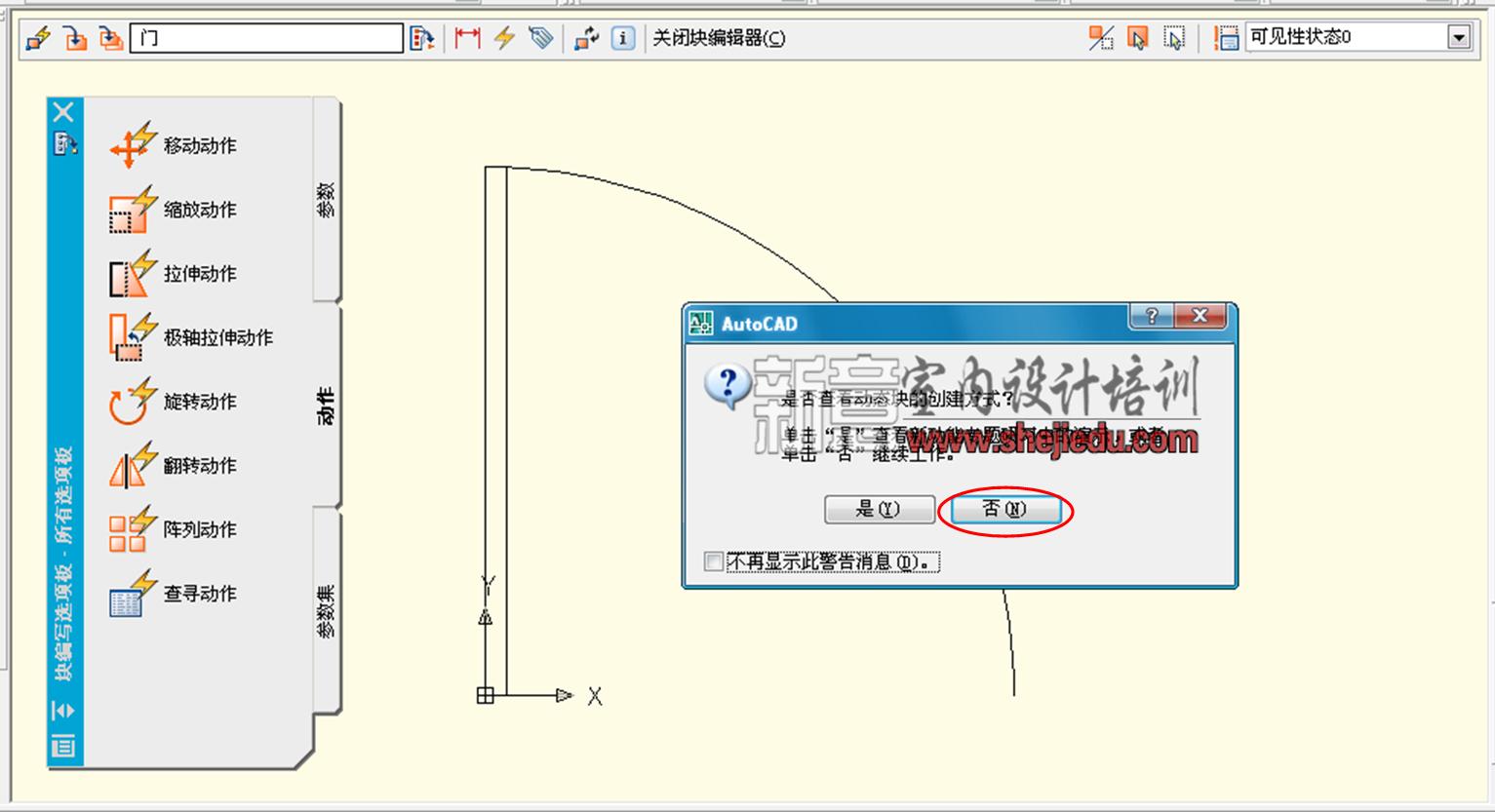

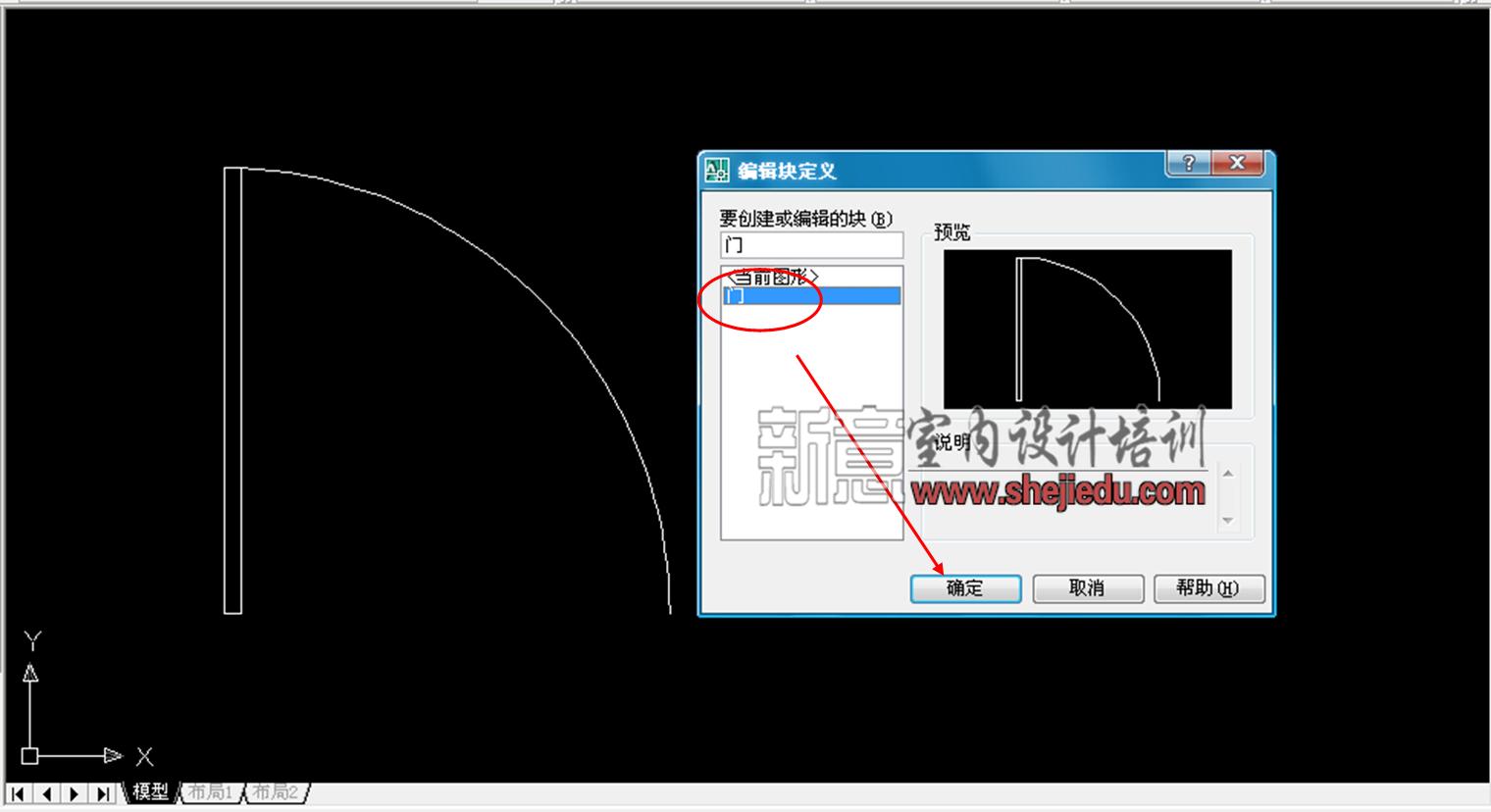

在CAD绘制装修施工图中,门的图形我们用的比较频繁,我们常常会把门图形用“定义块”(快捷键为B)的方式组为一个块,然后再用插入块的方法,进行插入调用,但我们常常需要的门图形大小又不一样,所以用“定义块”的方法有时也会觉得并不很方便,以下由郑州室内设计培训机构——新意室内设计培训班的专业授课教师简单讲解一下CAD绘制装修施工图时,动态门图块的制作方法。这个动态门图块的优点在于,它可以随意缩放并旋转。以下是其详细的操作步骤: 1、首先画一个门的图形,如果要看门图形的画法,请点击如何画门图形及创建门图块。 2、画完门图形后,我们来定义“门图块”。(1)名称,输入“门”;(2)点击拾取门图形左下角为基点,位置如图所示;(3)再点击“选择对象”按钮,框选整个门图形,最后确定即可。 3、输入“编辑块定义”的快捷键“BE”——回车确定,出现以下对话框,选择“门”——确定。 4、这一步来到“块编辑器”,直接点击“否”就可以。 5、先给门图形加上“线性参数”和“旋转参数”。(1)加线性参数,点击“参数”——再点击其列表中的“线性参数”——然后点击门图形左下角的角点,再点击右下角的角点,就像标注尺寸一样,然下拉在合适的距离,点击一下左键确定完成“线性参数”的创建;(2)加旋转参数,点击“旋转参数”——再点击门图形的左下角端点为基点,向右水平拖出一个圆,在合适的位置,连续点击2次鼠标左键,即可创建完成。 6、接下来加入动作。点击“动作”——点击“缩放动作”——先点击选择“距离”,然后依次选择以下视窗中的所有图形,包括“角度参数”,选择后如下图所示,都是虚显的。 7、全选后,在“距离”的附近任意位置——先右键单击一下,再左键单击一下放置“缩放动作”符号即可,如下图所示。 8、同样的方法加入“旋转动作”。点击“旋转动作”——点击选择“角度”——再一次选择以下视窗中的所有图形,包括“距离参数”,选择后如下图所示,都是虚显的。 9、用同样的方法放置“旋转动作”符号,如下图所示。
