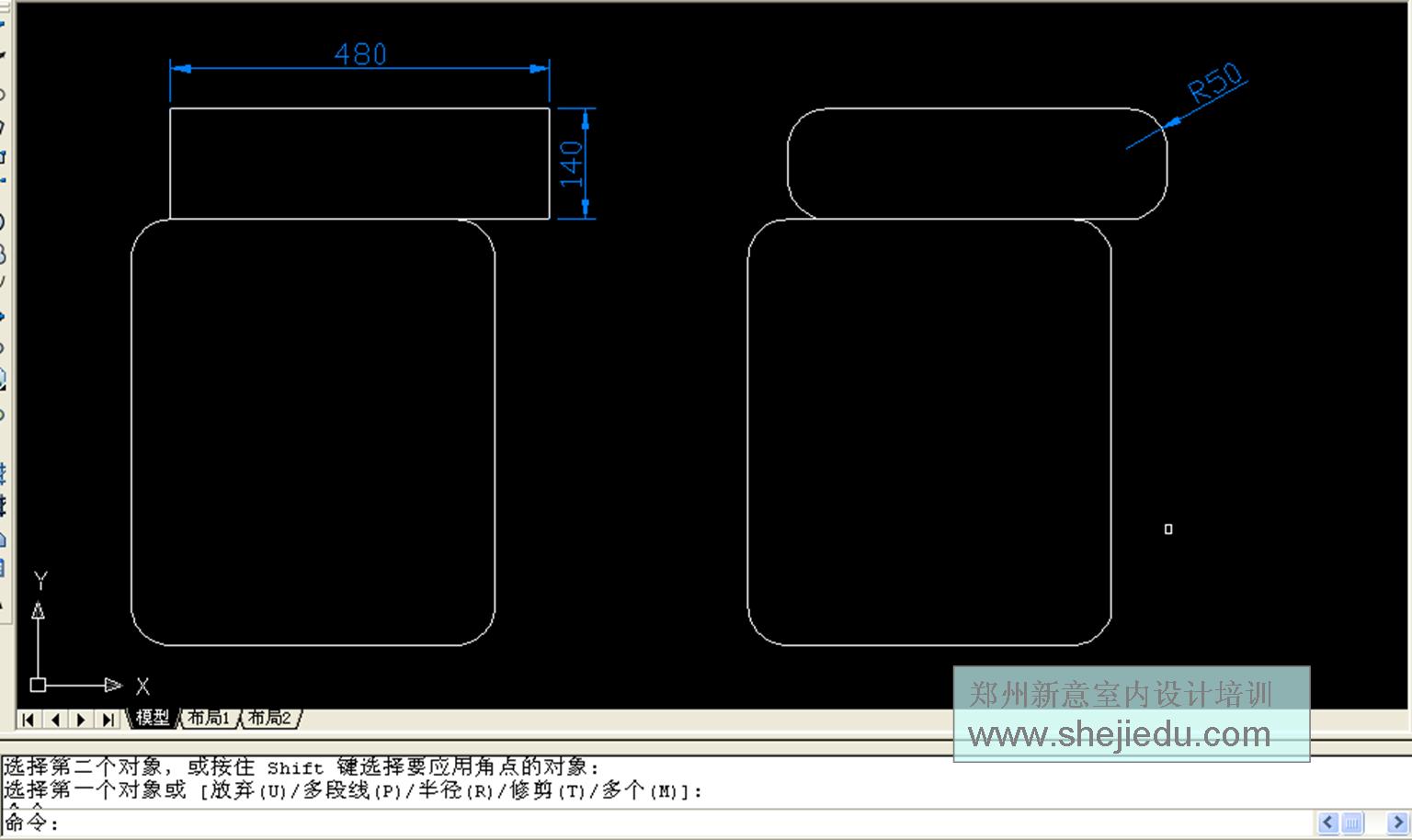

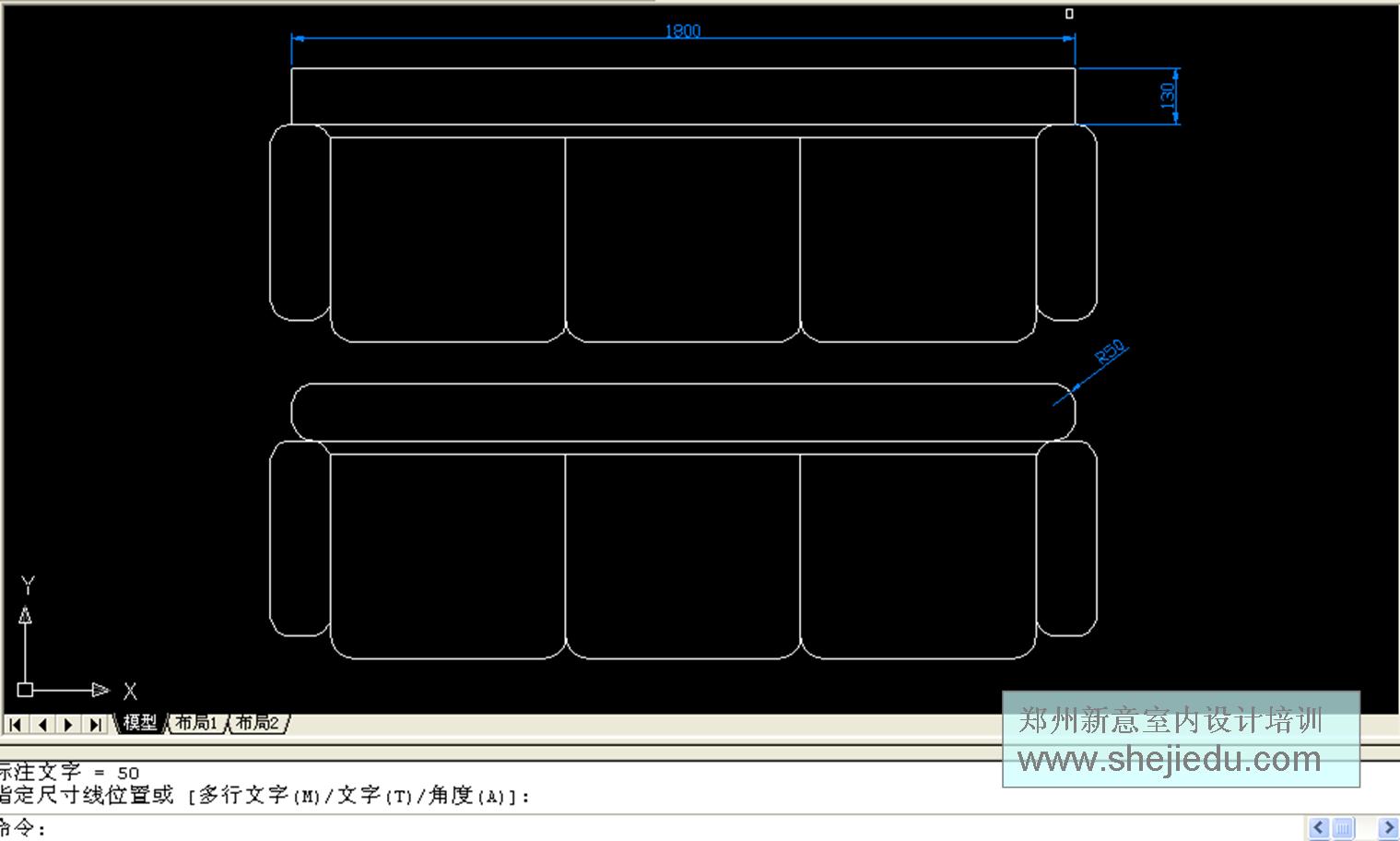

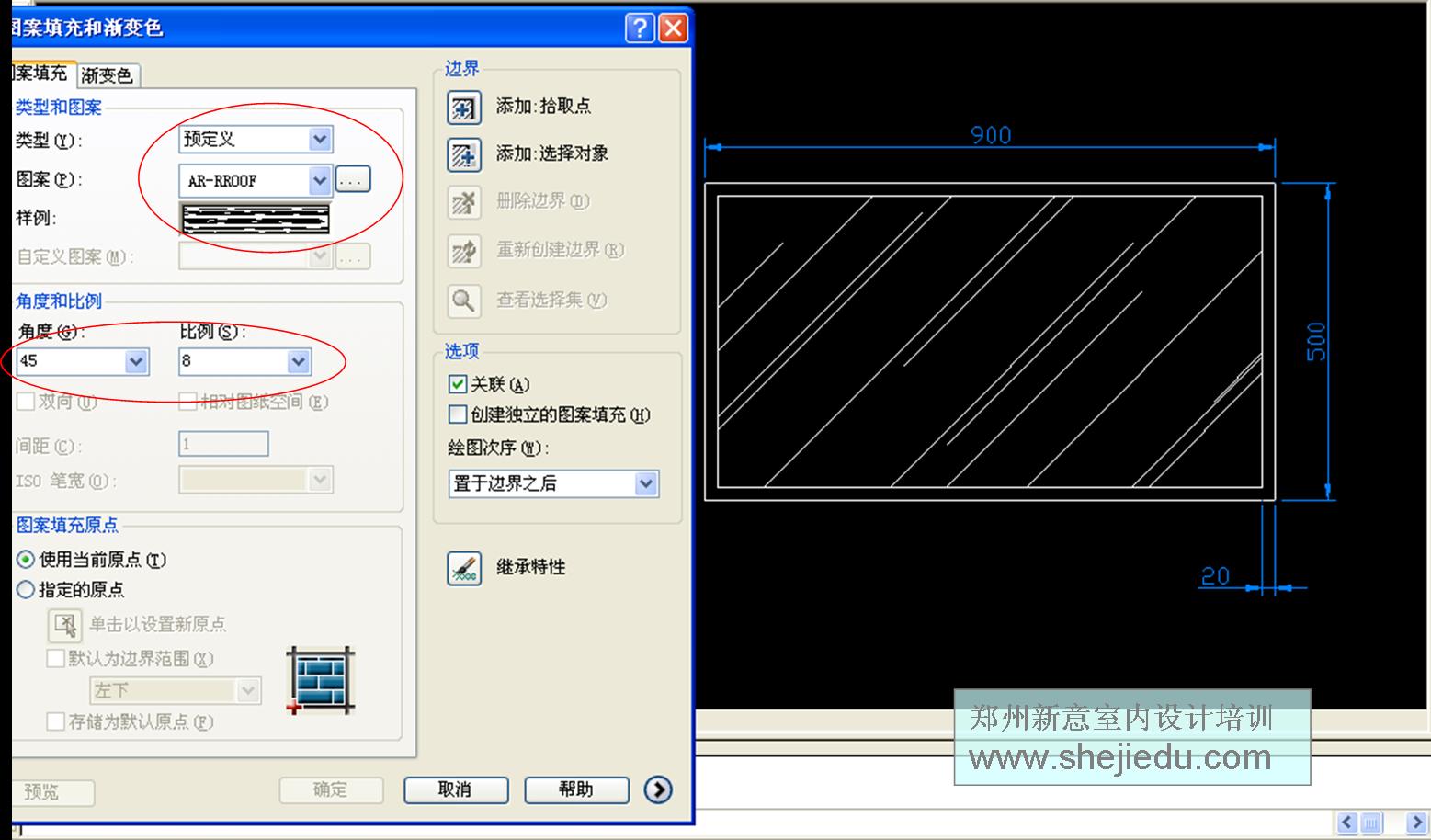

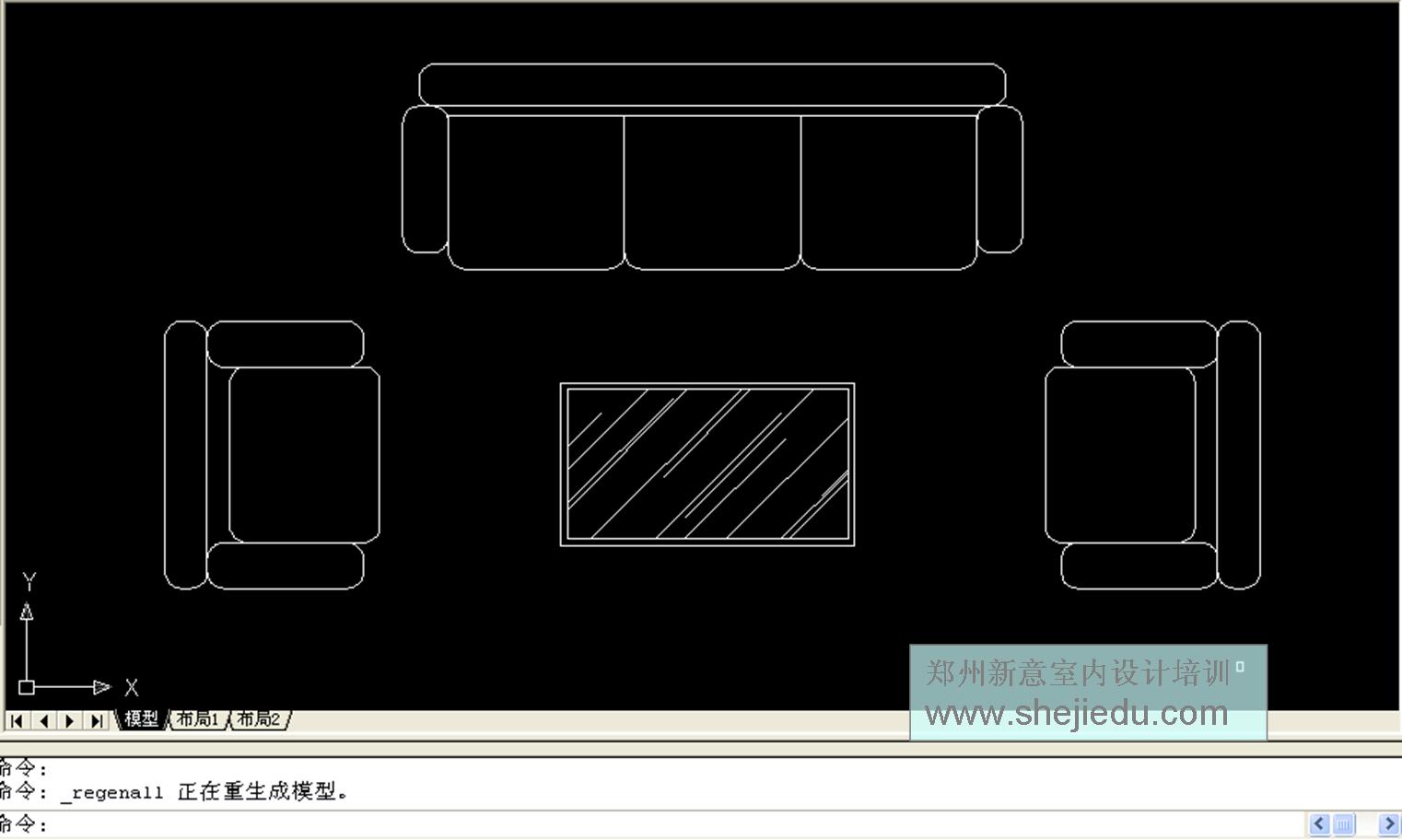

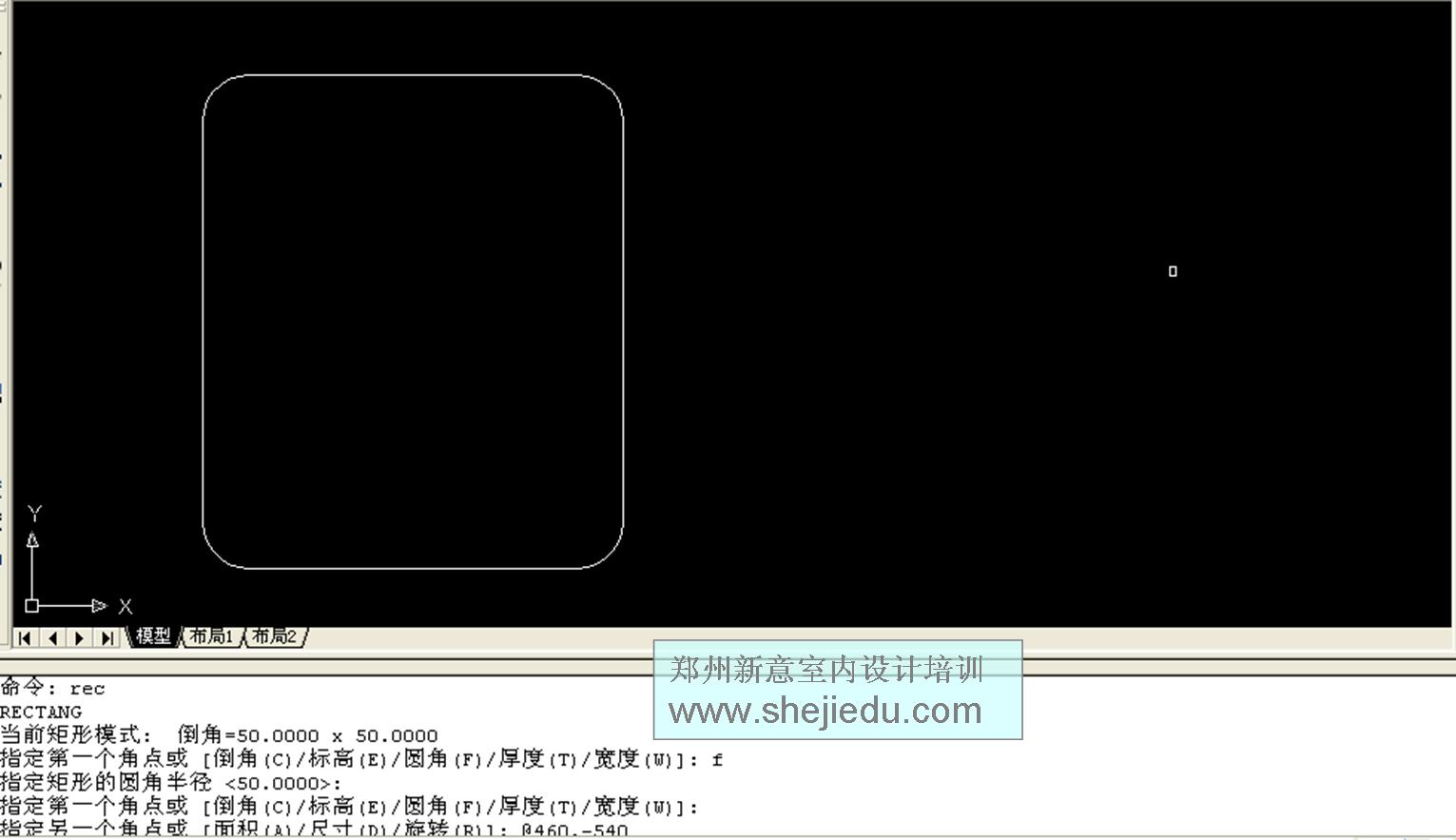

绘制CAD平面布置图时,常常用到的沙发和茶几的组合图形一般不需要我们逐一的再去绘制,可以调用别人已经做好现成的图块,但如果作为练习,你想自己动手做做,以下可以跟着郑州新意室内设计培训班教师的这个制作沙发和茶几图形的小教程,一起做一下。1、打开AutoCAD,创建一个新的图形文件。我们首先来画一个单人沙发。在命令行输入rec——回车——输入F,修改一下圆角值,改变当前圆角值为50——点击矩形的第一点——输入@460,-540——一个圆角矩形绘制完成。2、如下作图所示,绘制一个长宽分别为480,140的矩形,并按左图所示的位置放好,然后输入F(圆角命令的快捷键)并回车——输入R并回车,半径值设为50回车——再输入M并回车,把矩形角进行圆角修改,结果如右图所示。3、在命令行输入MI(镜像修改命令),如下图镜像复制刚才画的沙发扶手。4、接下来画沙发的拷贝。在如下左图的位置画一个矩形,尺寸如右图所示,然后用同样的方法将其圆角化修改。5、画完了单人沙发,接下来我们来画三人沙发。用以上的方法画出一个长宽分别为540,470的矩形作为沙发坐垫,然后修剪其靠下的两个角为圆角,接下来再对其往右复制三个,结果如下图所示。6、画三人沙发的扶手,尺寸为140、450,方法和单人沙发类同。7、画三人沙发的靠背,尺寸为1800,130。8、画茶几。在命令行输入REC并回车,画一个900,500的矩形;然后在命令行在输入O(偏移命令),偏移值为20,向内偏移矩形;接下来在命令行输入H(图案填充命令)并回车,按如下作图的图案填充对话框参数设置——单击确定,就得到如右图茶几图形。9、最后复制单人沙发,并把三人沙发、单人沙发以及茶几摆放在一起。 你可能还想了解:如何画门图形并创建块CAD施工图的常用快捷键
