在室内设计培训辅导中，有学生问到做旋转楼梯，在这里做一简易的旋转楼梯教程，提供给大家参考制作。以下的这个3ds max制作旋转楼梯教程，所讲的旋转楼梯比较简易，它只是在说明一种方法，大家可以参考这个方法，再结合车削、放样等命令应该可以制作出更复杂些的旋转楼梯造型。

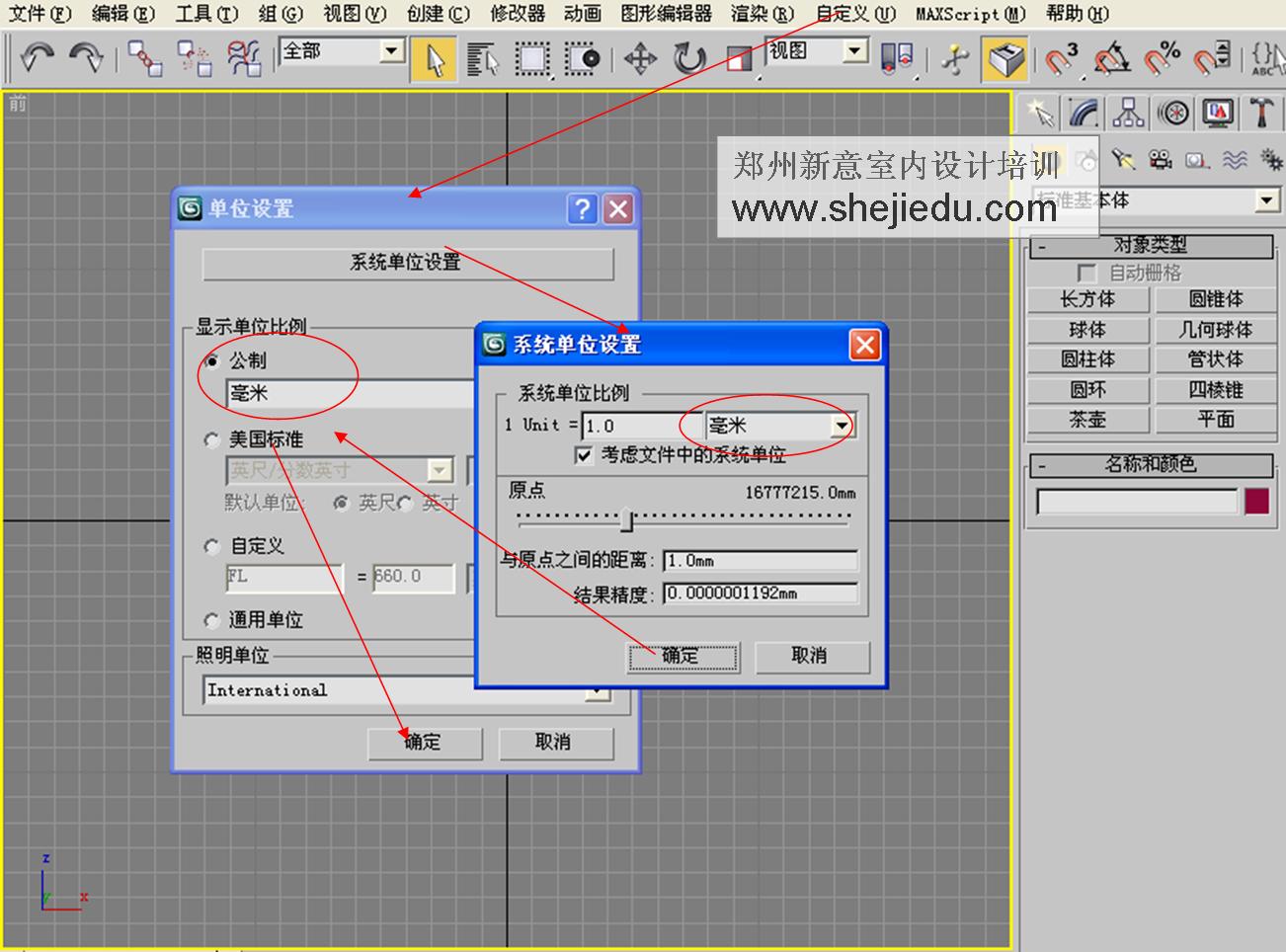

1、先设置单位，方法是：在3ds max自定义菜单栏单击“单位设置”，具体设置如下。

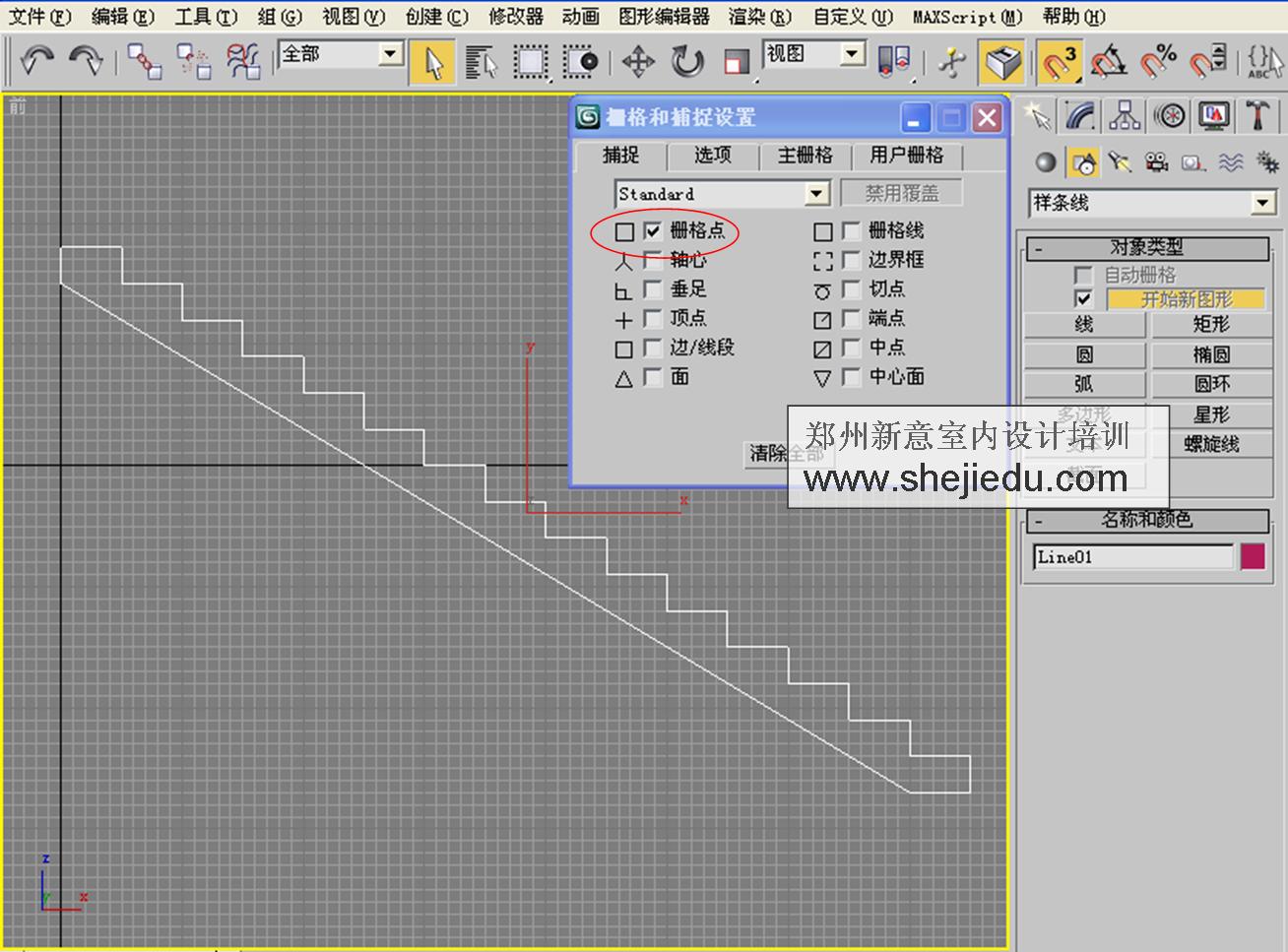

2、因为接下来我们要利用3ds max栅格绘线，所以右击“捕捉”工具图标，在弹出的对话框中，仅勾选“栅格点”，同时在“主栅格”中，设置栅格间距为50mm。


3、在3ds max前视图中，利用栅格捕捉画出如下图形（每个栅格为50mm）。

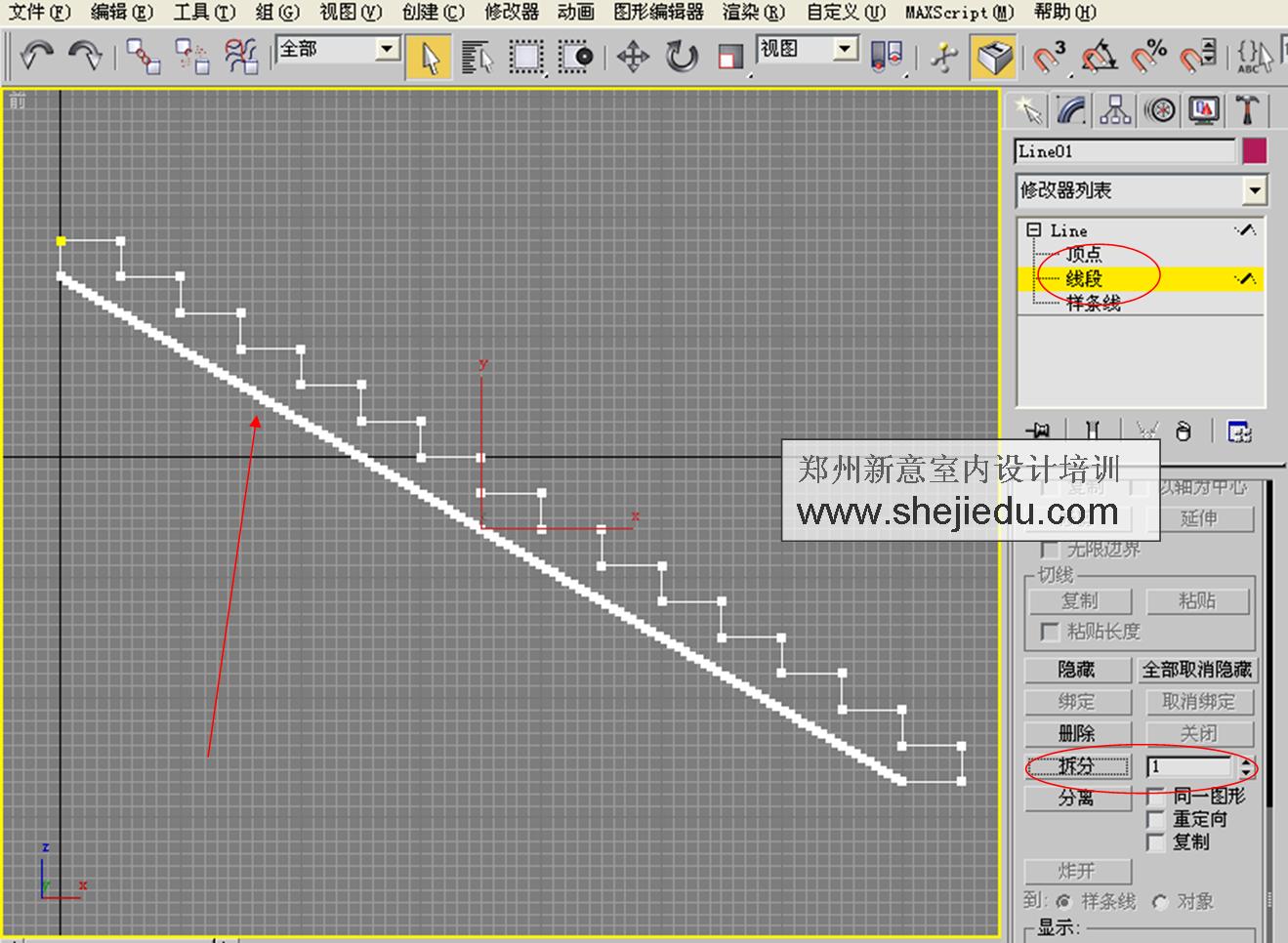

4、选择刚才画的楼梯轮廓，到其“线段”层级，先选择楼梯底板的直线，然后拆分，大致拆分6~7次即可（注意：这里不能拆分的过少，不然楼梯的平滑会受到影响，这一步比较关键）。

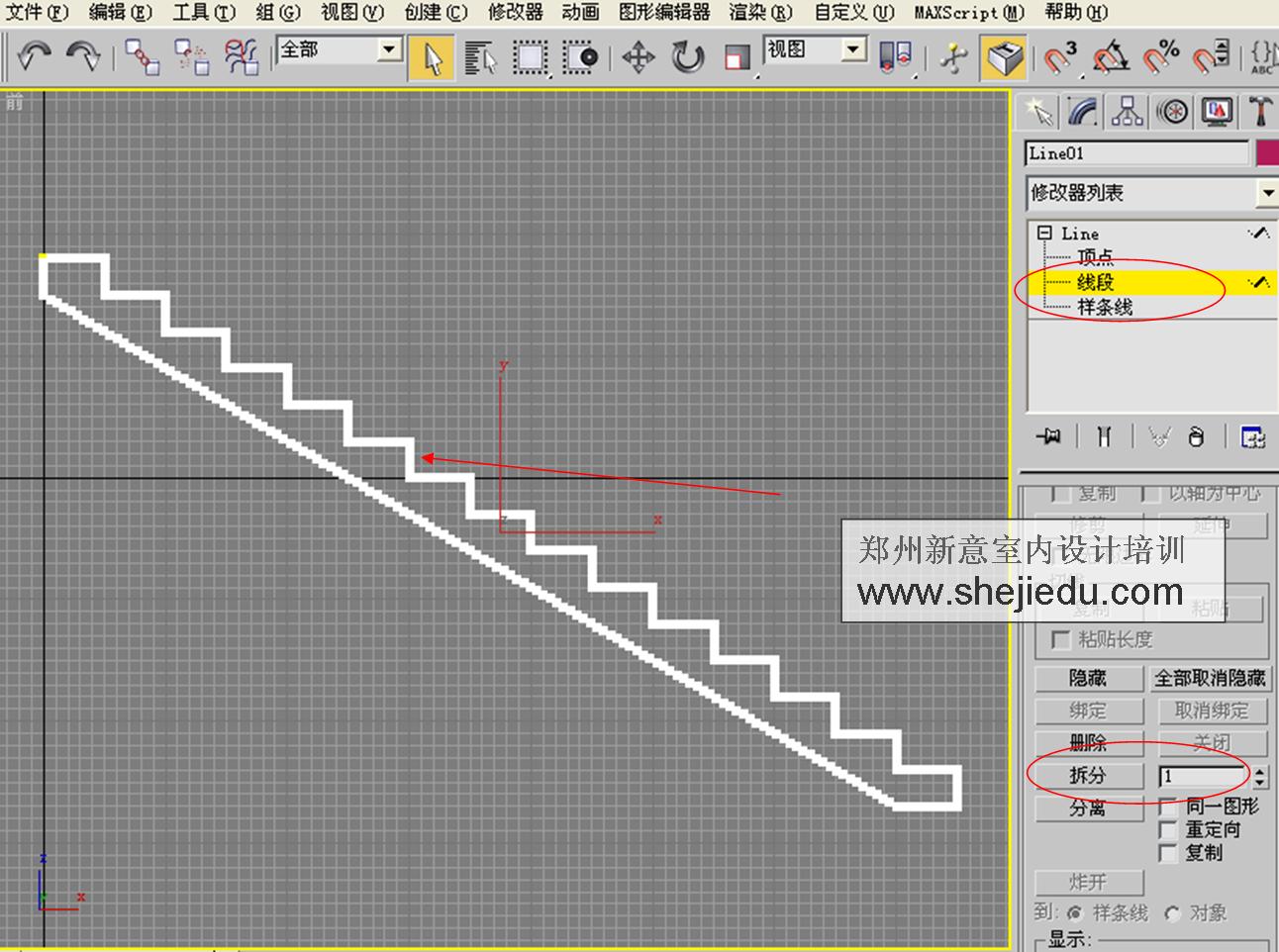

5、拆分过底板的轮廓线后，Ctrl+I反选，然后再对其余的线也进行拆分。

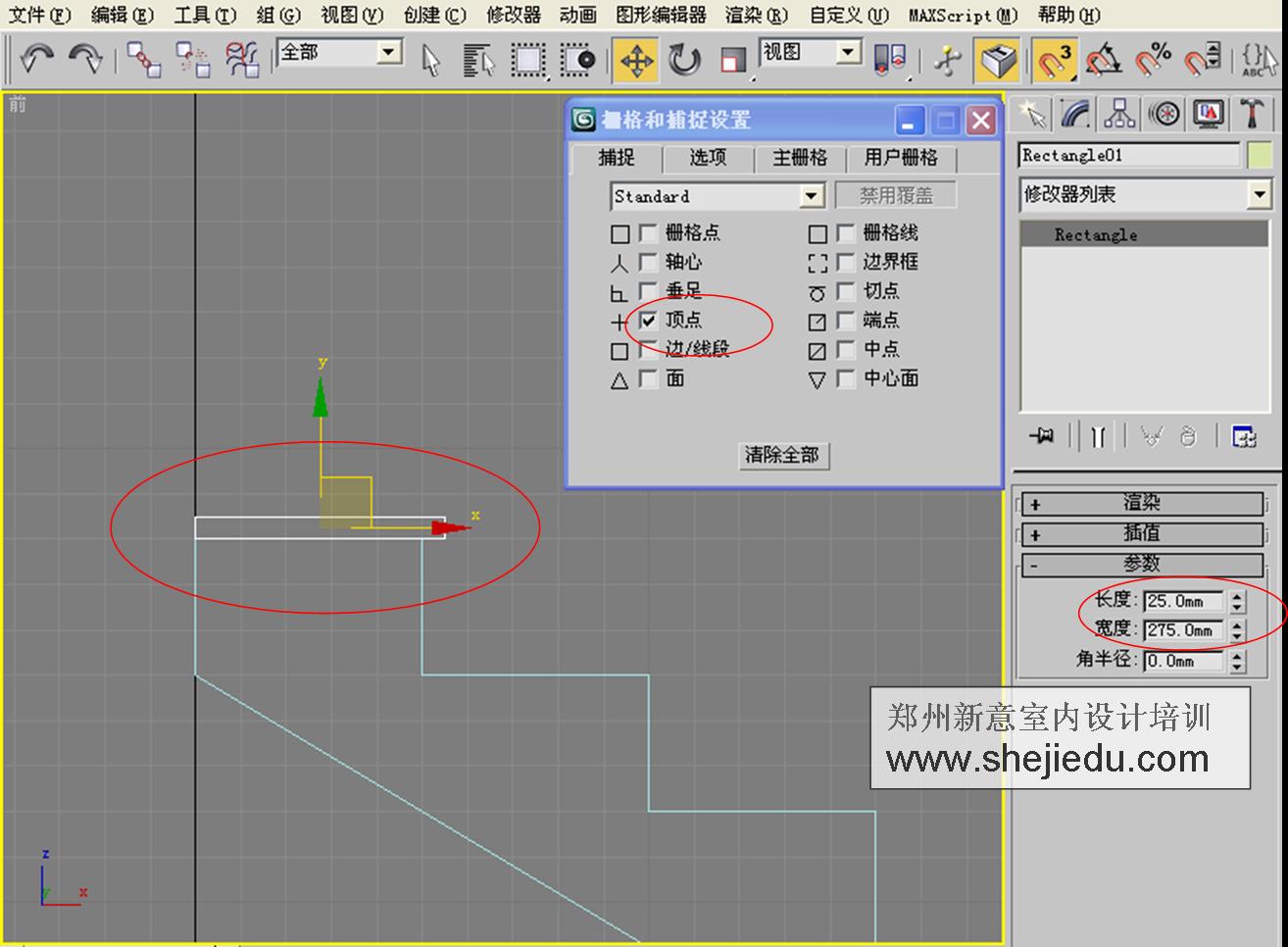

6、这一步再修改一下3ds max捕捉，进勾选顶点即可，然后画楼梯的踏板，具体尺寸可以参考下图。

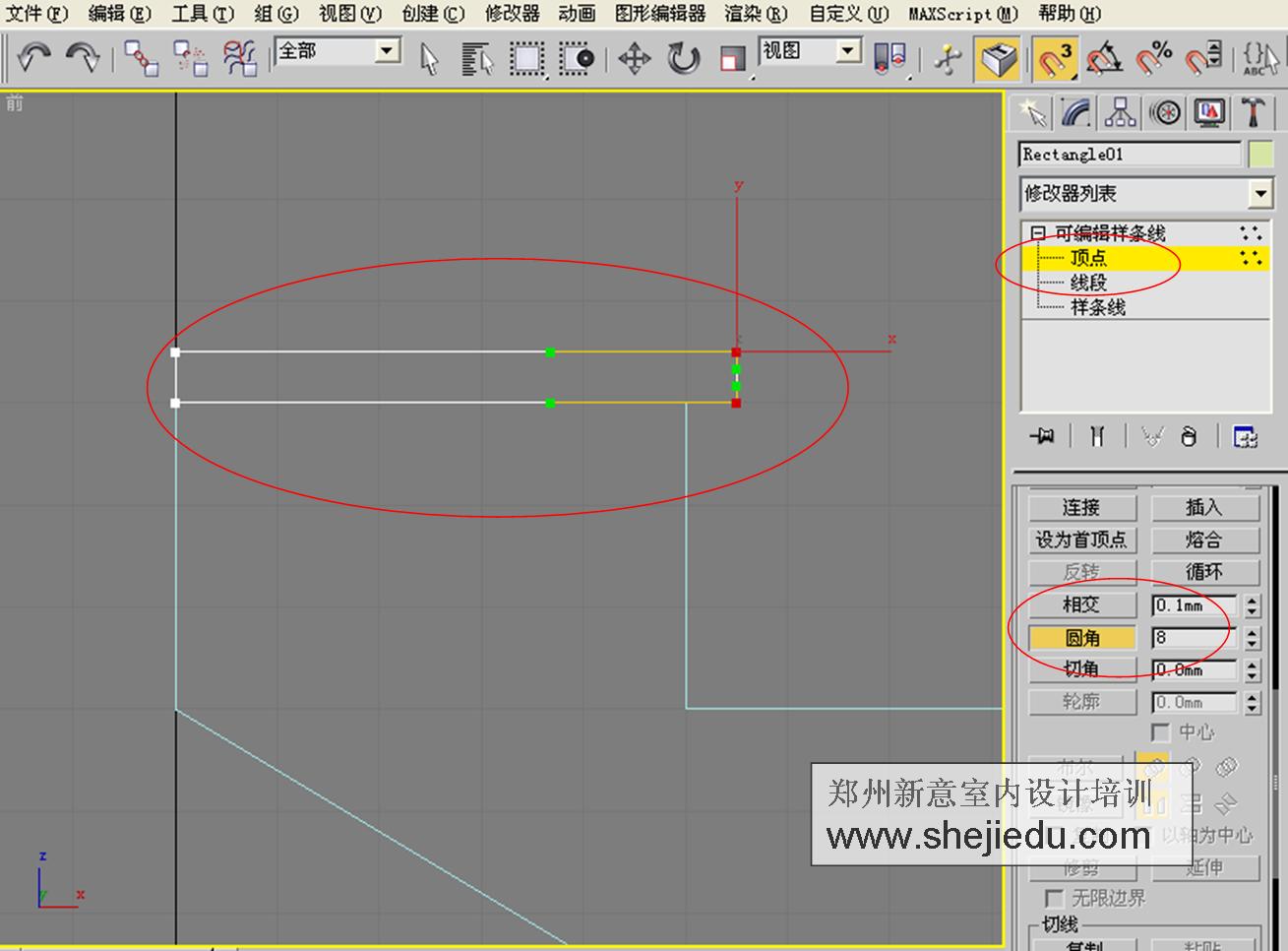

7、对刚才画得踏板进行圆角化处理，具体圆角值可以参考下图。

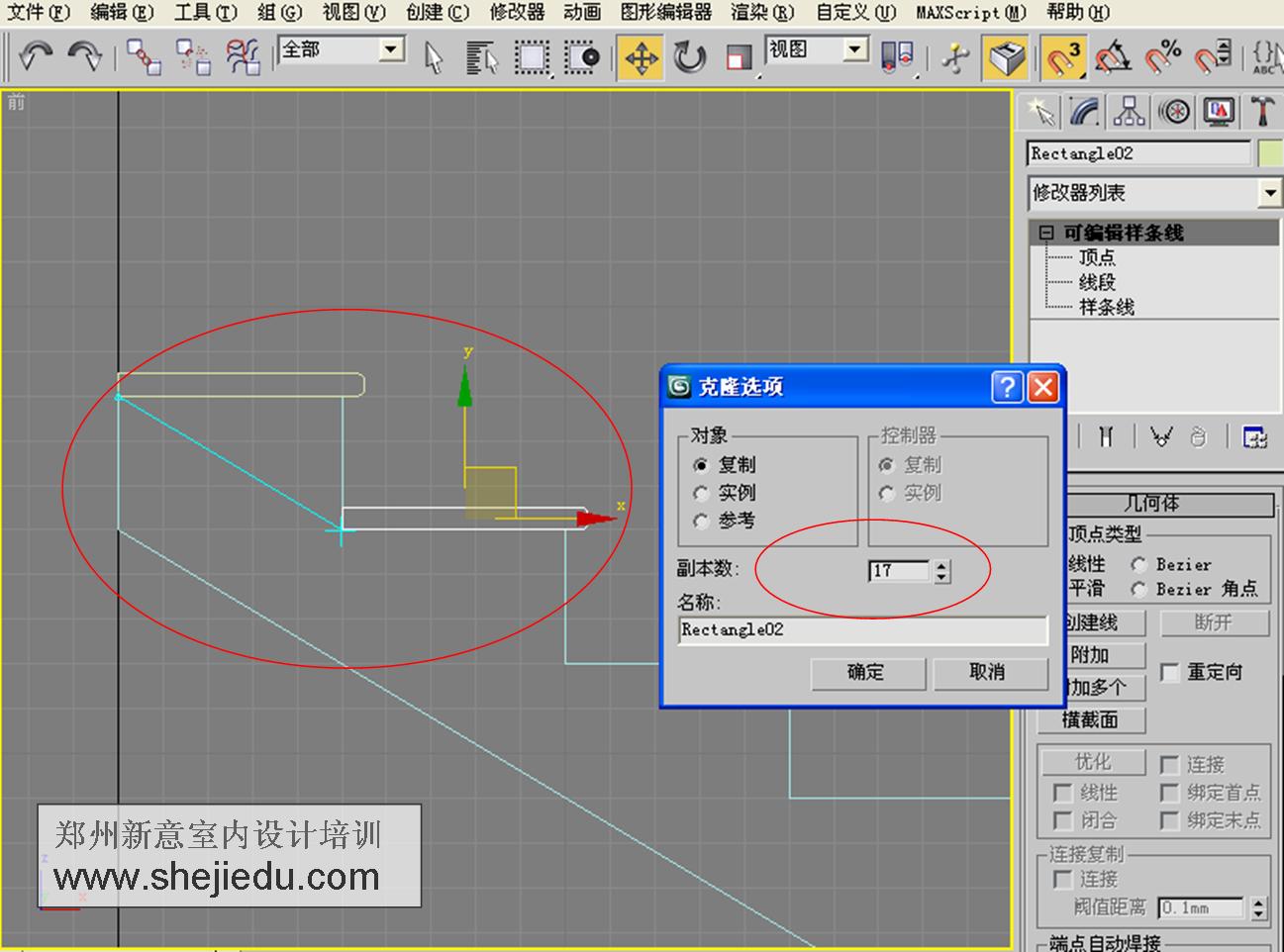

8、做好一个踏板后，借助3ds max扑捉工具进行复制，具体数量须依据你的具体情况而定。

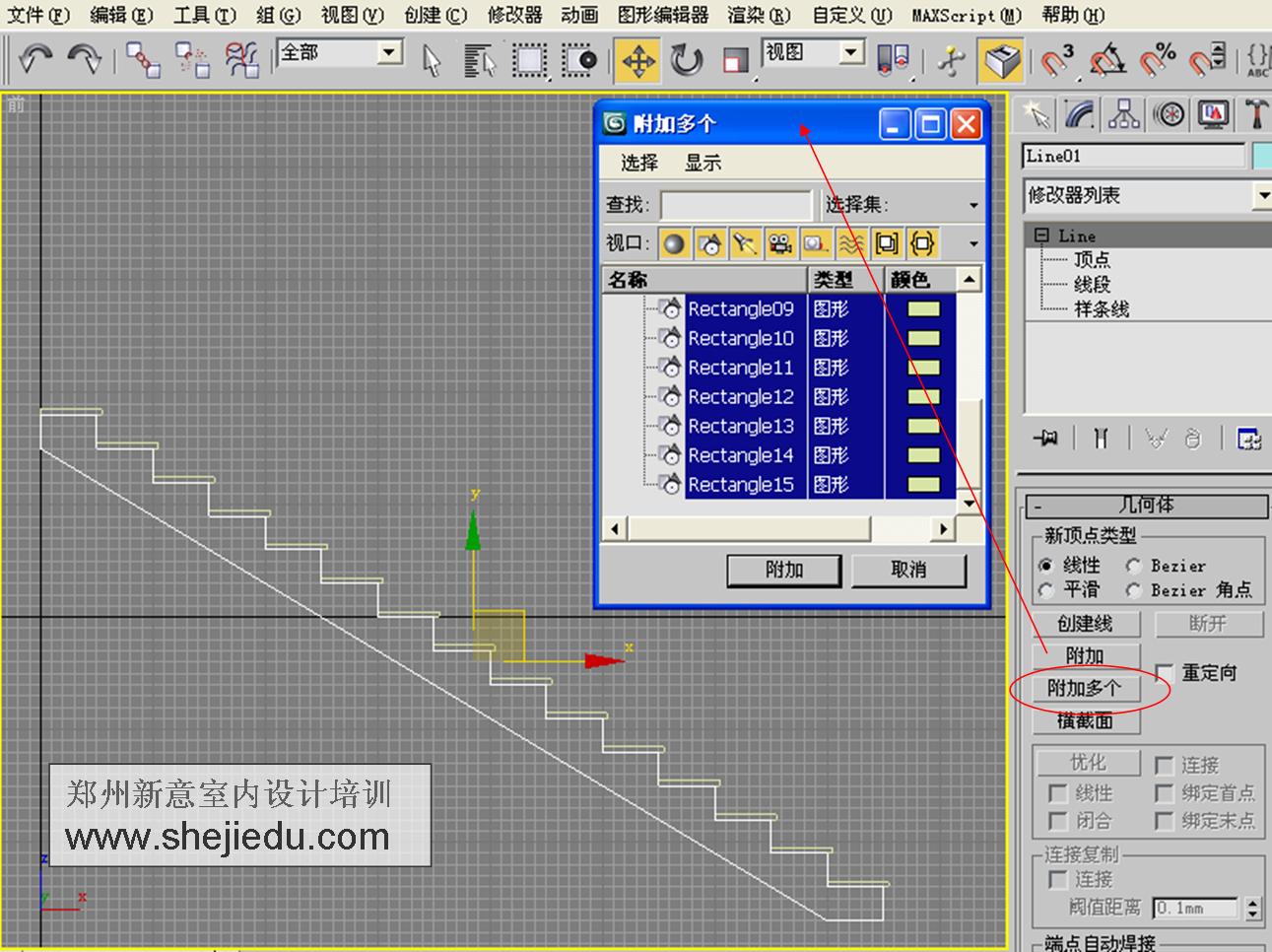

9、复制好楼梯的踏板后，再选择刚画好的楼梯轮廓线，点击3ds max修改面板中的“附加多个”，把刚创建的楼梯踏板都结合为一个整体。

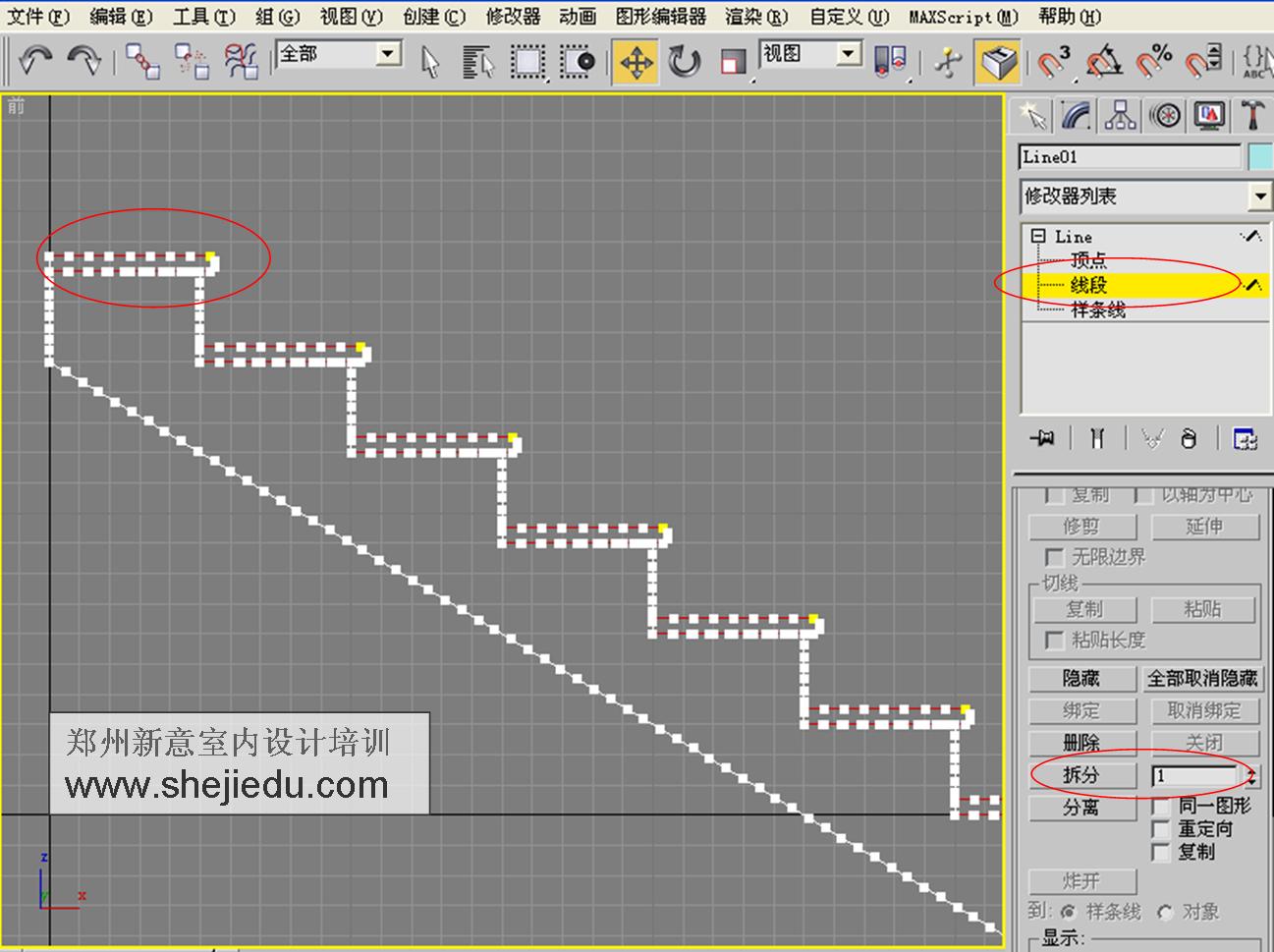

10、进入楼梯轮廓线的“线段”层级，把所有踏板上下的两个线段都选择了，如下图所示。


11、对以上选择楼梯板上下的线段进行拆分，方法和以前一样。

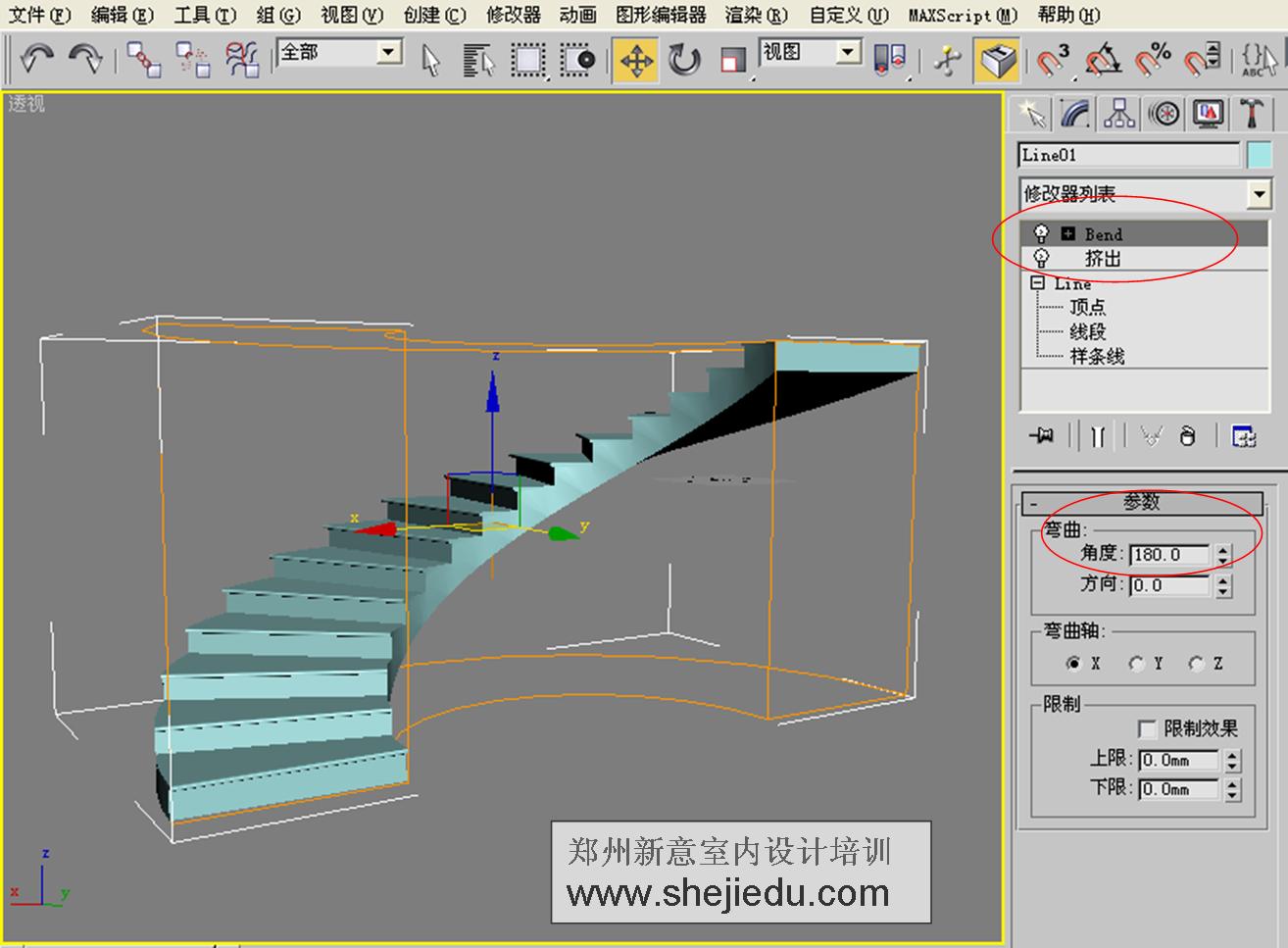

12、现在可以对楼梯的轮廓线进行挤出并弯曲(bend)修改，结果如下如所示（具体参数可以参考下图）。

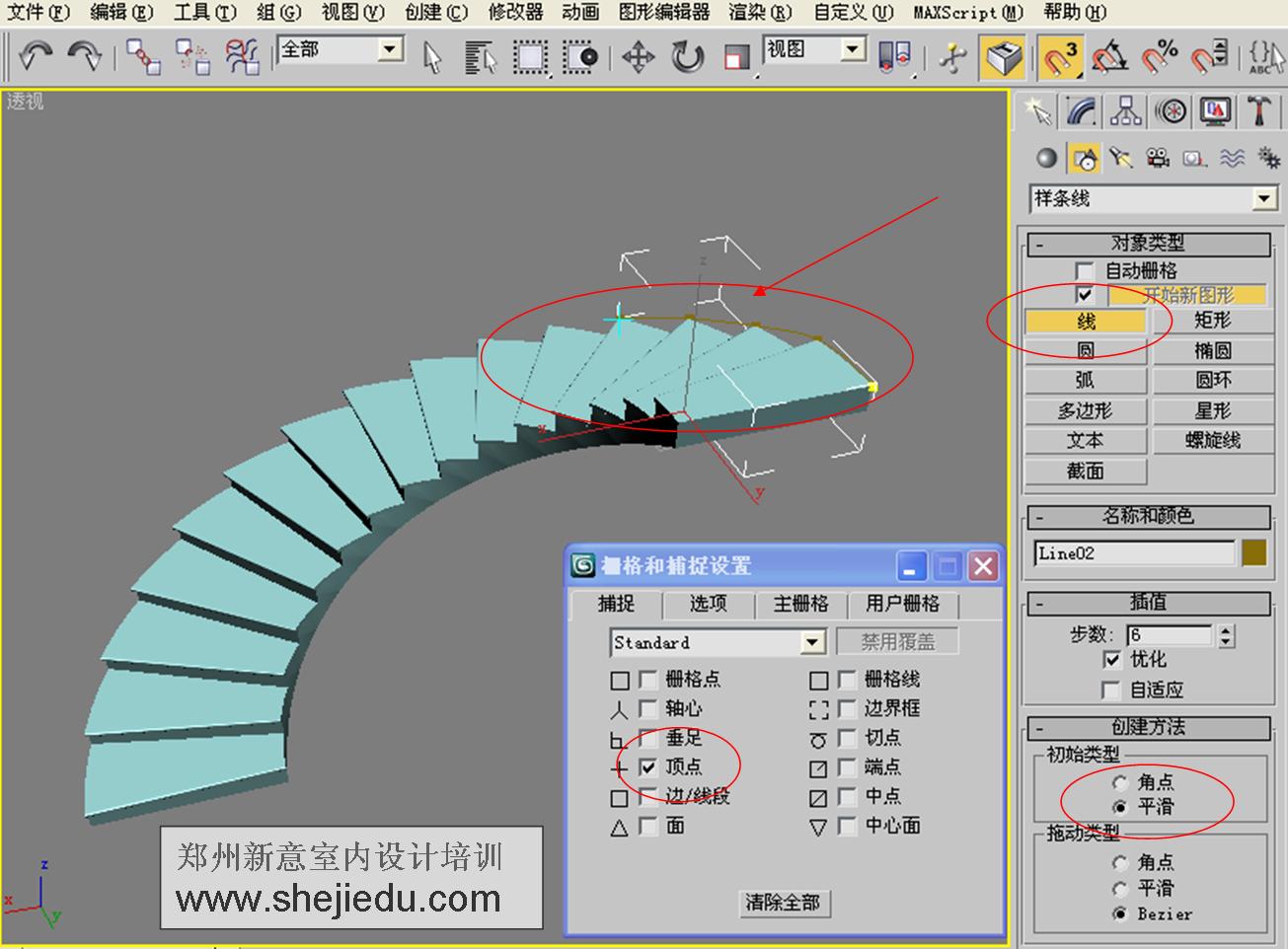

13、打开3ds max捕捉，点击线，并把创建线的初始类型改为平滑，然后利用捕捉沿楼梯模型的边缘画楼梯扶手线。

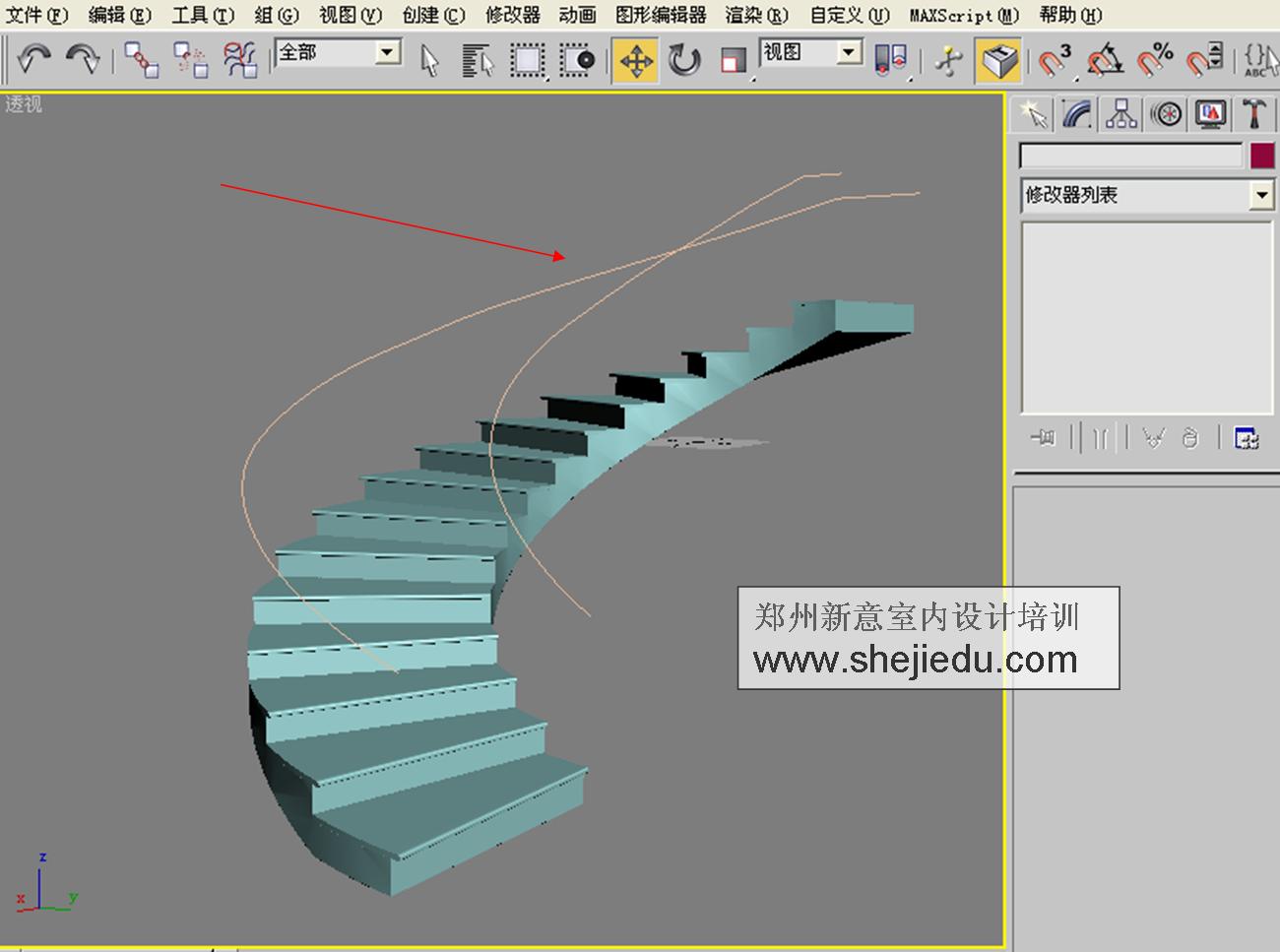

14、完成2条扶手线的绘制，并移至相应高度（画好后一般都需要对轮廓线进行相应修改）。

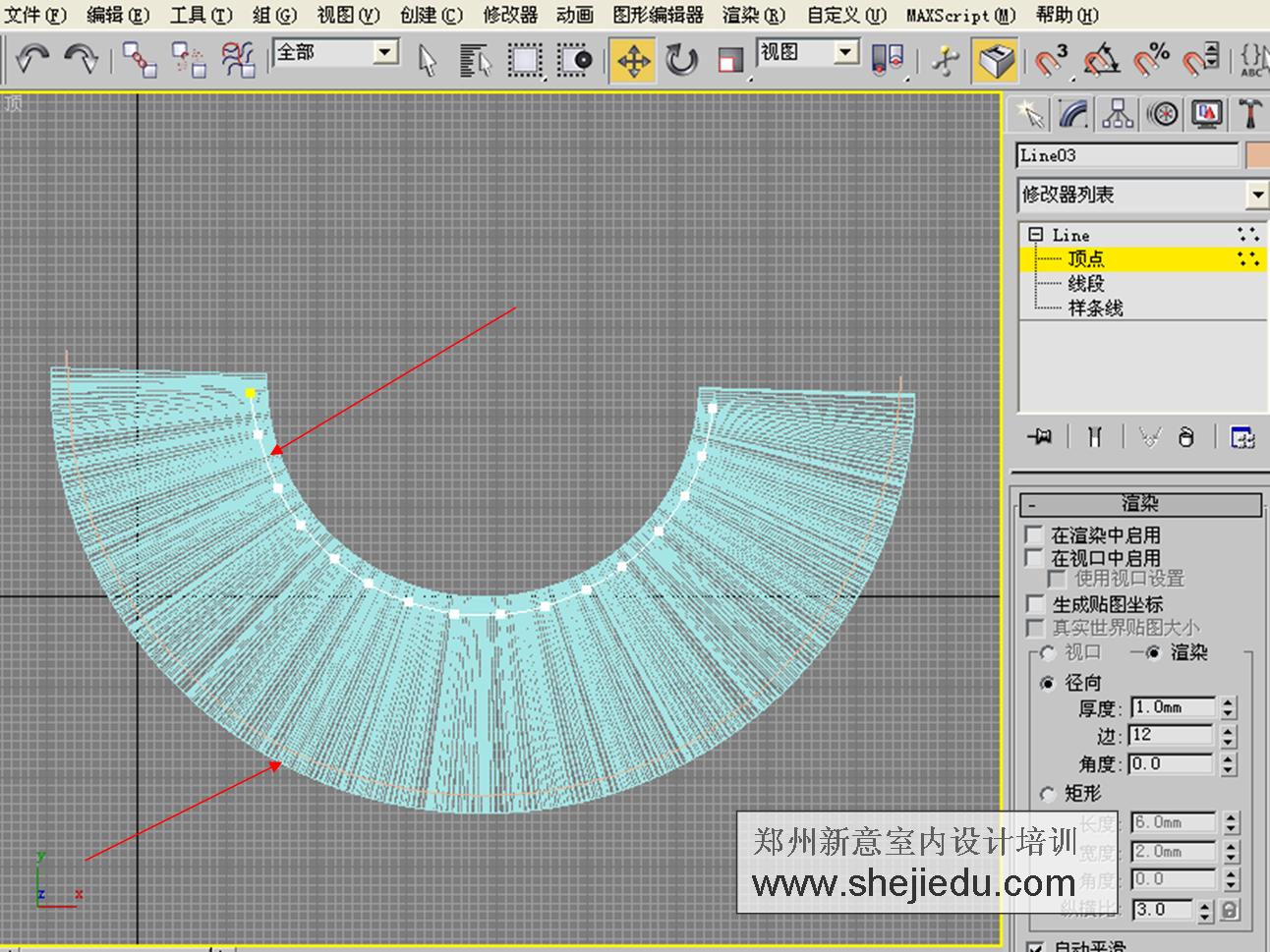

15、在3ds max顶视图对2条楼梯扶手线进行位移，同时也要通过“顶点”对其造型进行“匹配性”的调整，如下图所示。

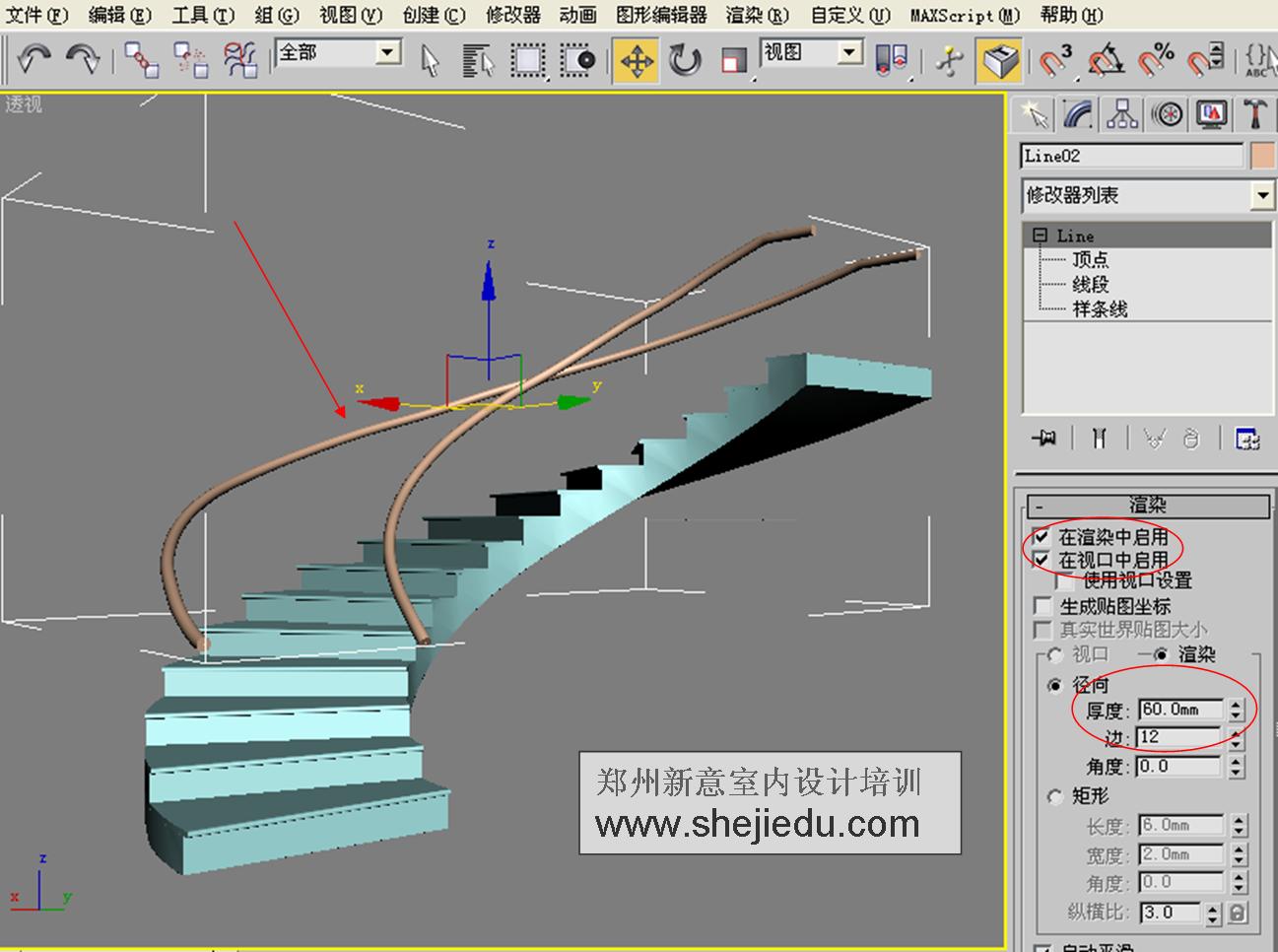

16、到3ds max修改面板，打开楼梯扶手线的可渲染属性，具体参数设置如下图（这里只是做一个简易的楼梯扶手，如果想让造型更好些，可以做一个截面图形，用放样，效果会更好些）。

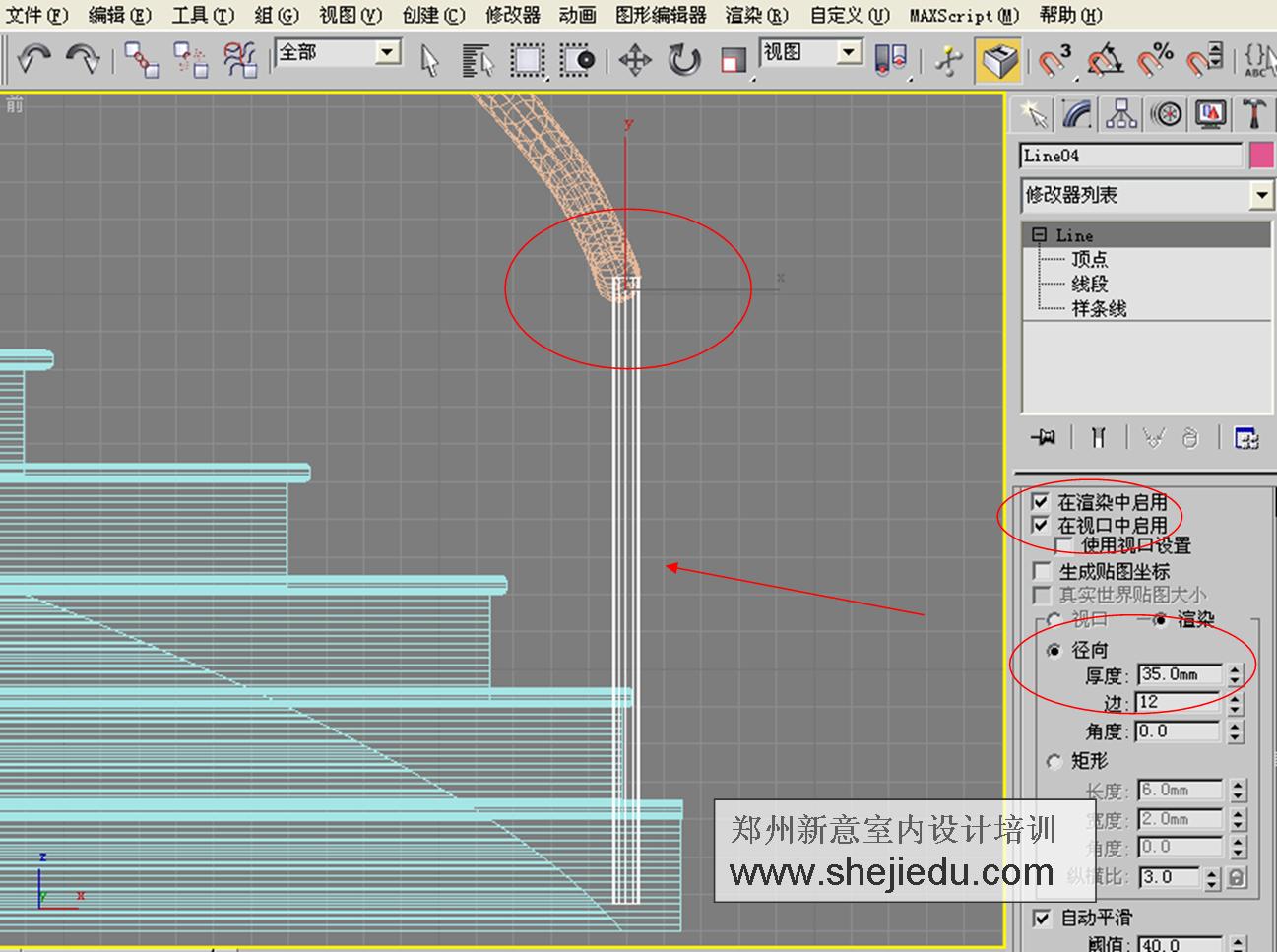

17、再画一根垂直的直线，并打开其可渲染属性，具体长短和参数设置可参考下图。这里要注意一点，一定要把这根直线的轴心移至如下图所示的位置。


18、打开3ds max间隔复制工具，准备以刚才画的2根楼梯扶手线为路径，复制刚才所画的垂线。


19、复制楼梯的围栏，其具体数量自己可以依情况自定。这样我们就完成了这个简易的旋转楼梯的最终创建。


    这个在3ds max中利用弯曲(bend)制作旋转楼梯模型的教程介绍就到这里，还要说明一点的是，楼梯部分付材质时，可以将其转化为可编辑网格，然后编辑ID号付以多维材质。
