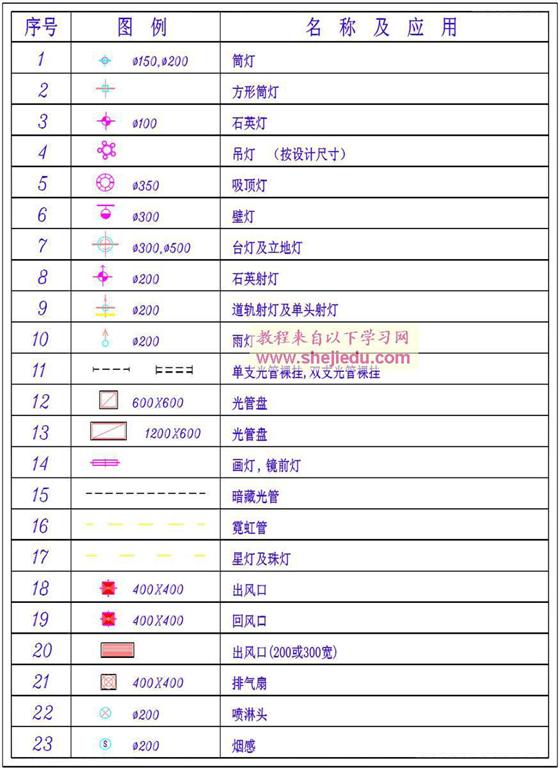

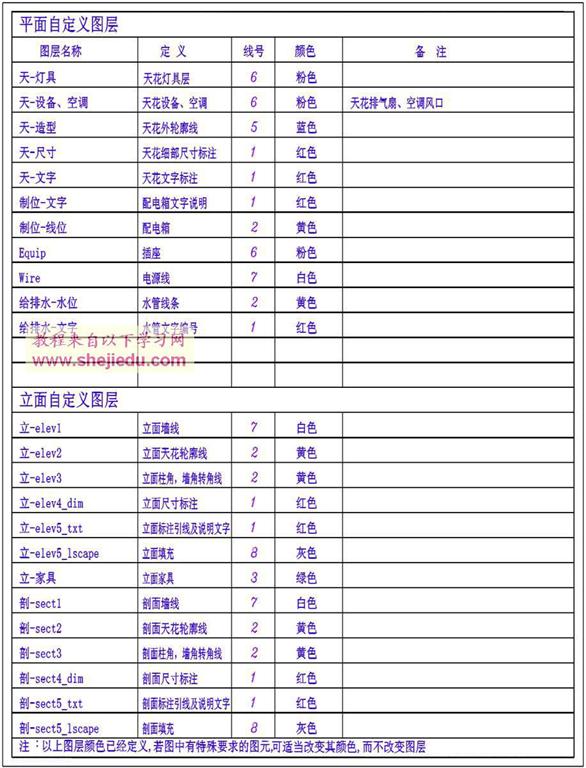

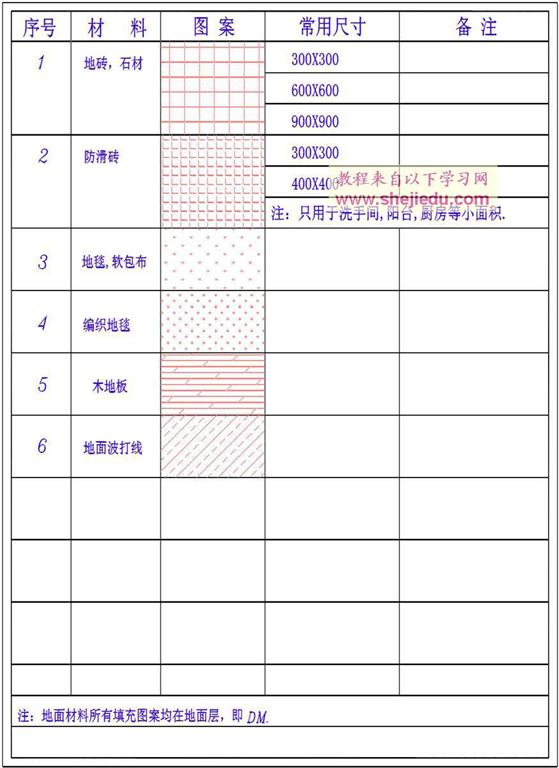

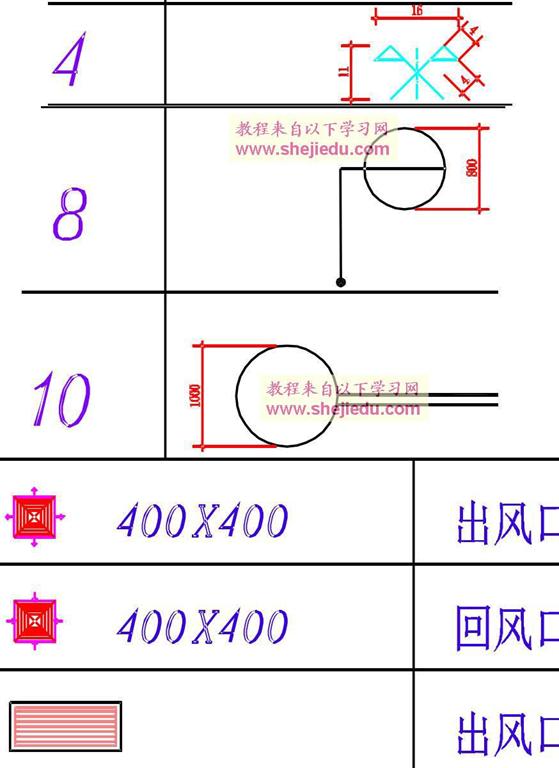

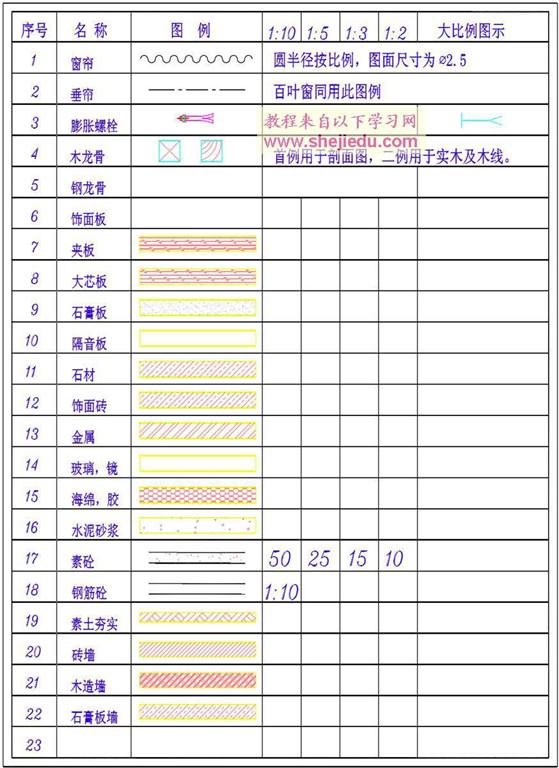

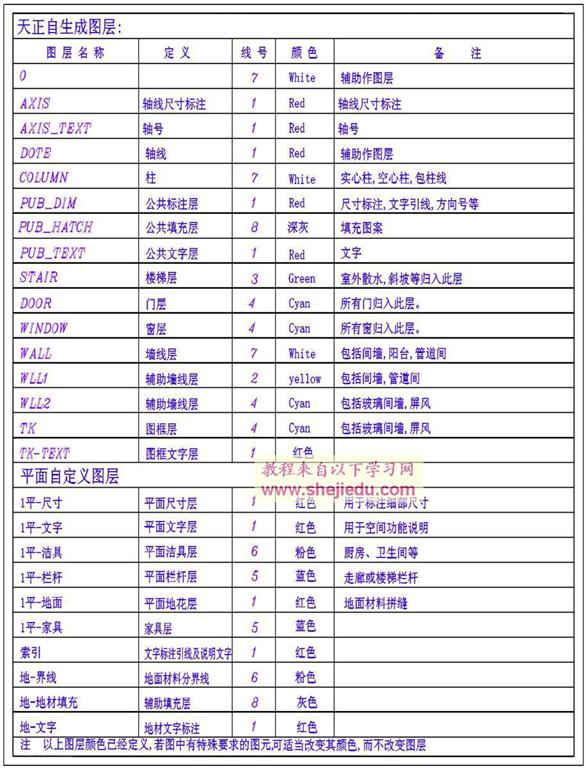

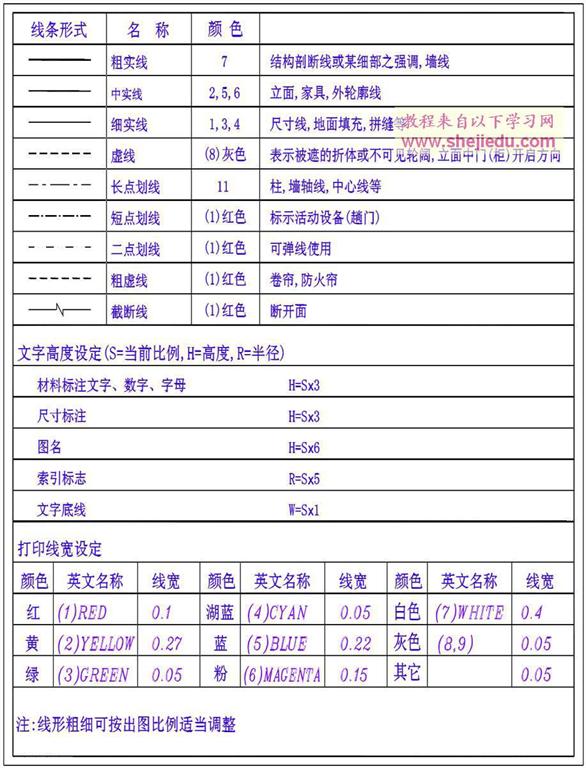

我们现在绘制施工图主要是使用CAD和天正,个人感觉用哪个都影响不大,主要是根据个人爱好和习惯。那么很重要的一点,新意室内设计培训中心建议大家,我们在绘制施工图时,最好能遵循一定的规范,以下《室内设计施工图的CAD绘图规范》提供给参考学习。一、室内设计施工图-图层控制规范(1)1、天正自生成图层主要介绍0层、AXIS图层、AXIS_TEXT图层、DOTE图层、COLUMN图层、PUB_DIM图层、PUB_HATCH图层、PUB_TEXT图层、STAIR图层、DOOR图层、WINDOW图层、WALL图层、WLL1图层、WLL2图层、TK图层、TK-TEXT图层的定义,以及这些图层的定义、使用线号、设置颜色和作用用途。2、平面自定义图层主要介绍用CAD绘制施工图,平面自定义图层的名称:1平-尺寸、1平-文字、1平-洁具、1平-栏杆、1平-地面、1平-家具、索引、地-界线、地-地材填充、地-文字,以及这些图层的定义、使用线号、设置颜色和作用用途。(请查看下图)二、室内设计施工图-图层控制规范(2)1、平面自定义图层主要介绍用CAD绘制施工图,平面自定义图层的名称:天-灯具、天-设备、空调、天-造型、天-尺寸、天-文字、制位-文字、制位-线位、Equip、Wire、给排水-水位、给排水-文字,以及这些图层的定义、使用线号、设置颜色和作用用途。2、立面自定义图层主要介绍用CAD绘制施工图,立面自定义图层的名称:立-elev1、立-elev2、立-elev3、立-elev4_dim、立-elev5_txt、立-elev5_lscape、立-家具、剖-sect1、剖-sect2、剖-sect3、剖-sect4_dim、剖-sect5_txt、剖-sect5_lscape,以及这些图层的定义、使用线号、设置颜色和作用用途。(请查看下图)三、室内设计施工图-图面控制规范1、线型主要介绍用CAD绘制施工图,使用的线型有:粗实线、中实线、细实线、虚线、长点划线、短点划线、二点划线、粗虚线、截断线,以及线型的颜色设置和作用用途。2、文字高度设定文字高度设定主要介绍到:材料标注文字、数字、字母、尺寸标注、图名、索引标志、文字底线的设定。3、打印线宽设定。(请查看下图)四、室内设计施工图-记号图示规范五、室内设计施工图-灯具及天花电气图示规范介绍到的灯具及天花电气CAD图示方法有:筒灯、方形筒灯、石英灯、吊灯(按设计尺寸)、吸顶灯、壁灯、台灯及立地灯、石英射灯、道轨射灯及单头射灯、雨灯、单支光管裸挂,双支光管裸挂、光管盘、光管盘、画灯及镜前灯、暗藏光管、霓虹管、星灯及珠灯、出风口、回风口、出风口(200或300宽)、排气扇、喷淋头、烟感。(请查看下图)六、室内设计施工图-方案图填充图例主要介绍到:地砖及石材、防滑砖、地毯,软包布、编织地毯、木地板、地面波打线的CAD施工图绘制图例表示方法。(请查看下图)七、室内设计施工图-材料图示规范主要介绍到CAD绘制施工图时窗帘、垂帘、膨胀螺栓、木龙骨、夹板、大芯板、石膏板、隔音板、石材、饰面砖、金属、玻璃及镜、海绵及胶、水泥砂浆、素砼、钢筋砼、素土夯实、砖墙、木造墙、石膏板墙的图案表示方法。(请查看下图)八、在上面的图示中有的图例显示太小,不清晰,以下是个别的放大显示。
