好多学生，尤其是初学者，在使用CAD绘图或者看别人的图纸时，对一些符号的标识总是模模糊糊，好多符号都不明白是啥意思。另一方面这些符号也太多，特别是尺寸又很难记忆，所以在这里以图片的形式进行列举，以方便大家学习。

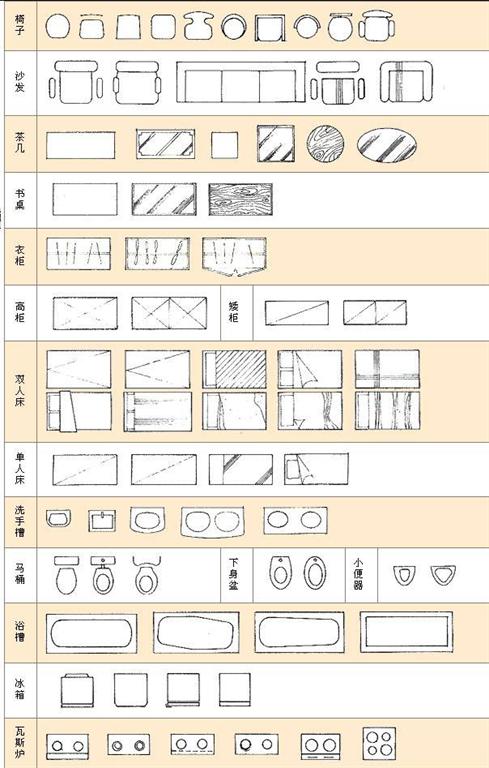

1、常见家具符号图表：包括椅子、沙发、茶几、书桌、衣柜、高柜、双人床、单人床、洗手槽、马桶、浴槽、冰箱、瓦斯炉等。

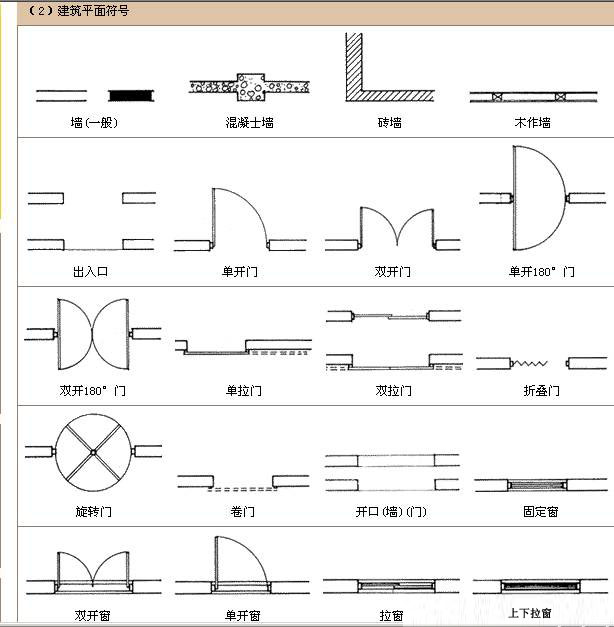

2、常用建筑平面符号图表：包括出入门、单开门、双开门、单开180°门、双开180°门、单拉门、单拉门、双拉门、折叠门等等。
