大家好,又见面了,今天我们要学习的是百分比捕捉这个工具,记得我们有捕捉、角度捕捉,而百分比捕捉不太常用,但是学会使用它会帮助我们更加游刃有余的做一些好看美观的造型,今天我们学习这个软包造型的电视背景墙,如果室内空间有了它的装饰,会让空间的装饰性更强的,和设解读室内设计培训班的王老师一起来学习一下吧。
01、很精致吧,软包造型款式很多,这是其中一款,以后我们会继续学习有关造型的建模。
02、我们打开3Dmax软件后,首先要养成设置单位的习惯。
03、将以下两个参数都设置成为毫米。

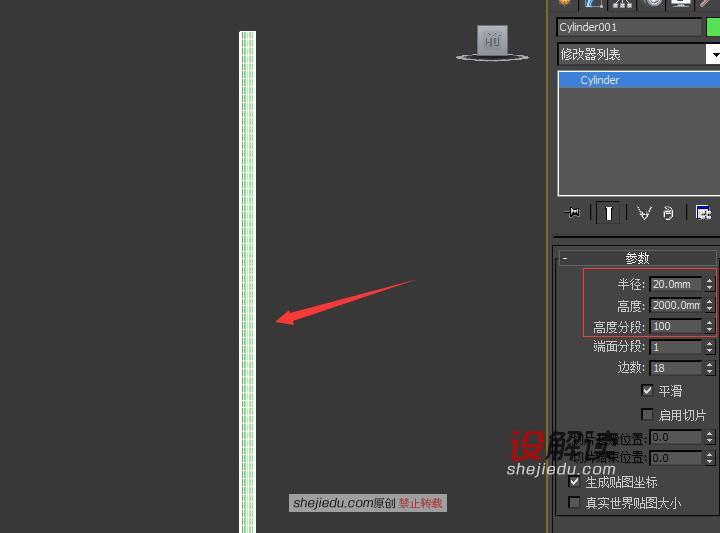

04、现在透视图创建一个圆柱体,尺寸参考图片。
05、在修改器列表找到FFD(长方体)4X4X4这个命令,修改设置点数。
06、设置好以后我们再来设置百分比捕捉的数值。
07、打开FFD4X4X4的下拉菜单找到控制点,我们需要将图中标注的点选择,给它们一个缩放命令。
08、先错位复制一个物体。
09、然后选择两个物体按着shift键,复制15组。
10、将其中一个转成可编辑多边形,然后附加其他的物体。
11、我们到层次面板找到仅影响轴,修改它的轴心。
12、我们先给一个切片命令将底部移除。
13、再次给一个切片命令,我们需要移除顶部,这样我们就将整体软包造型塑造好了。
14、我们再给它加一个边框,我们先创建一个矩形。
15、转成可编辑样条线,通过定点将矩形修改成图中的造型,你也可以自己创新。这将成为我们边框的造型。
16、打开捕捉,我们按着软包的大小创建一个矩形。
17、保持这个矩形的选择状态,我们到修改器列表中找到倒角剖面。
18、点击拾取剖面,再点击视图中的图形。倒角剖面出来了,但是我们发现尺寸有些不合适。
19、我们到顶视图,选择图形,我们修改一下它的首顶点。这样边框就和软包的尺寸配合在一起了。
20、还有就是我们的边框造型是朝后的,我们可以给它一个镜像命令。
21、这就是我们做成的软包造型,根据需要赋给它材质。
