利用石墨工具简化镂空花瓶的繁琐建模过程



对于造型优美精致的装饰品我们都知道它们的创建需要繁琐的过程,今天我来教给大家一个好用的工具--石墨工具,让繁琐的过程不再繁杂费劲,并且优美精致,这得益于石墨工具的强大功能,我们一起来领略一下吧!

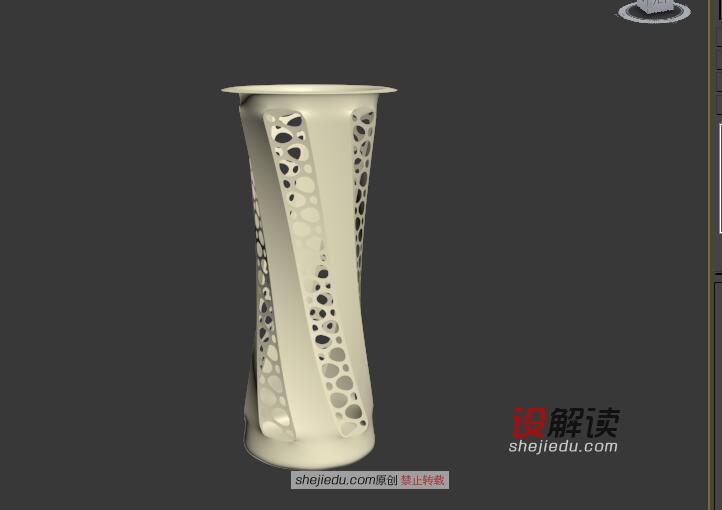

01、这是我们将会学习的镂空花瓶,这种镂空的方法制作不仅适用这些装饰品,凡是空间具有镂空特征的像吊顶、屏风等都可以用到这种方法制作。

石墨工具简化镂空花瓶的繁琐建模过程01

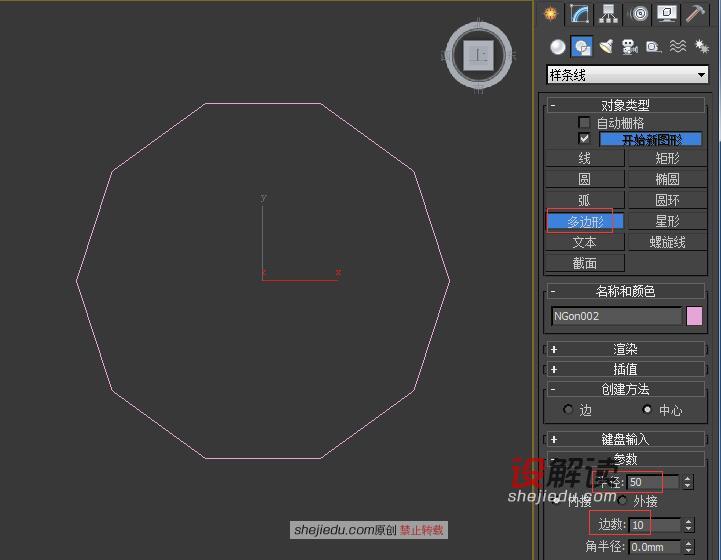

02、现在顶视图创建一个基本形体--多边形体,尺寸如图所示。

石墨工具简化镂空花瓶的繁琐建模过程02

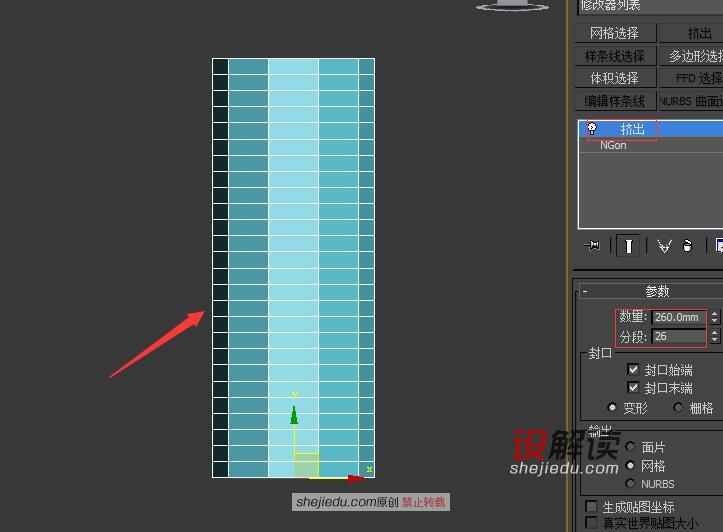

03、给它一个挤出的命令。

石墨工具简化镂空花瓶的繁琐建模过程03

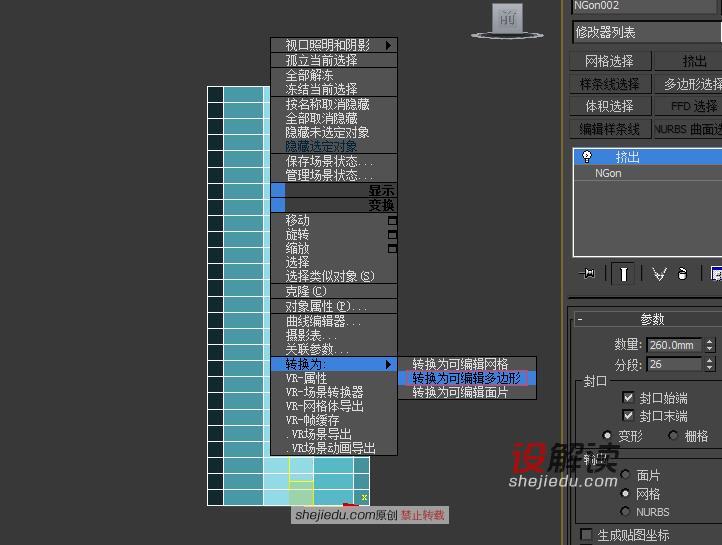

04、转成可编辑多边形。

石墨工具简化镂空花瓶的繁琐建模过程04

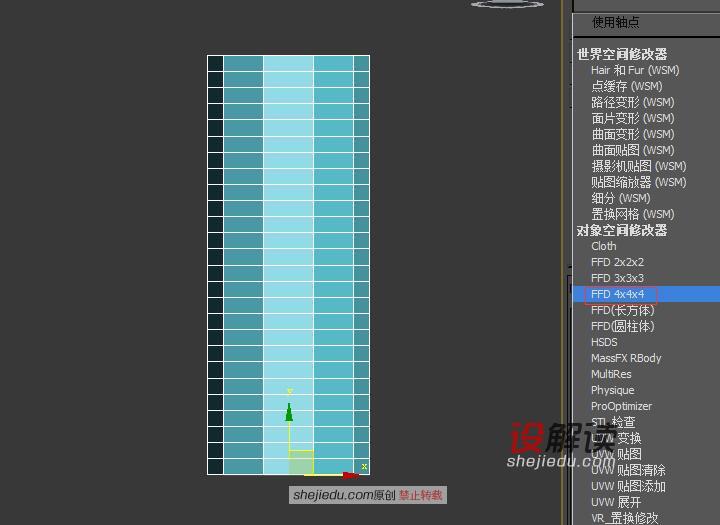

05、到修改器列表里找到FFD4X4X4的命令。

石墨工具简化镂空花瓶的繁琐建模过程05

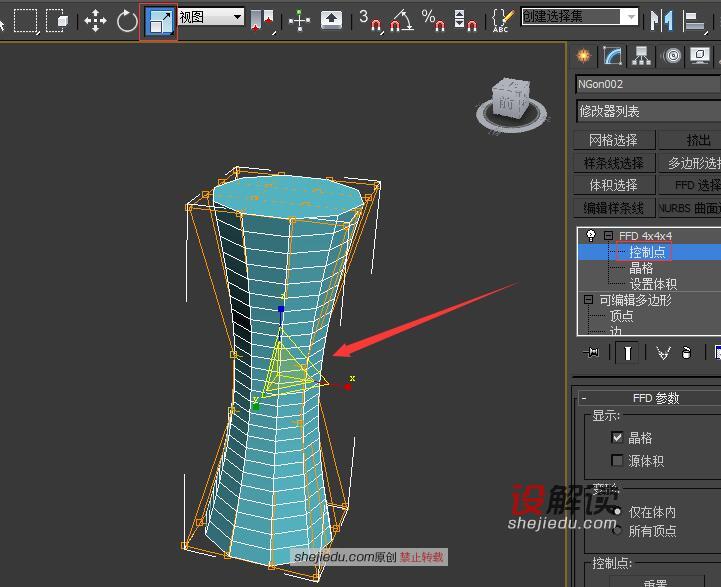

06、找到子层级中的控制点命令,框选其中的点用缩放工具收腰。

石墨工具简化镂空花瓶的繁琐建模过程06

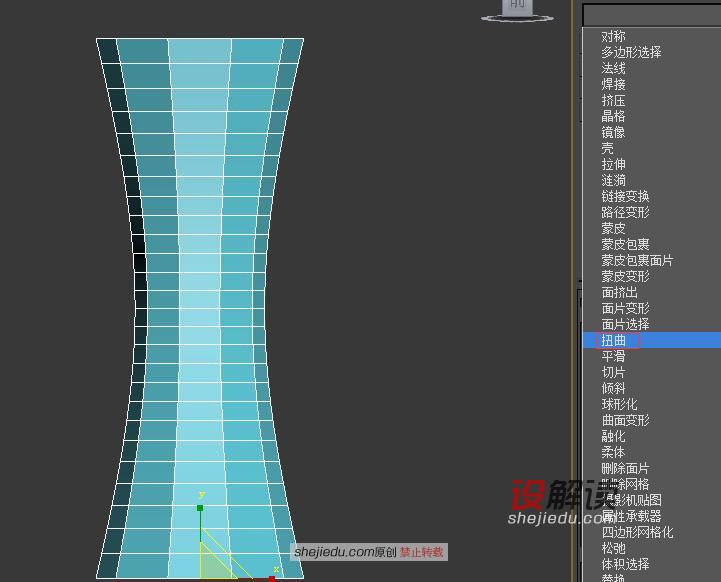

07、继续添加扭曲命令。

石墨工具简化镂空花瓶的繁琐建模过程07

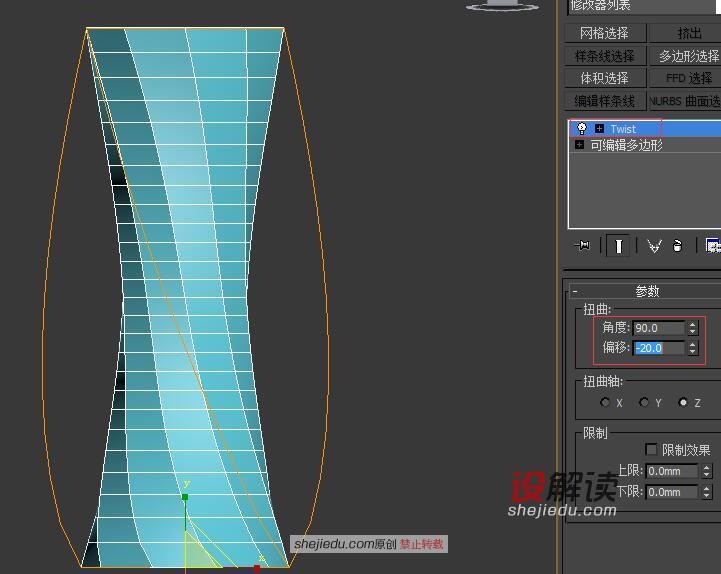

08、角度给它90,偏移-20,选择Z轴。

石墨工具简化镂空花瓶的繁琐建模过程08

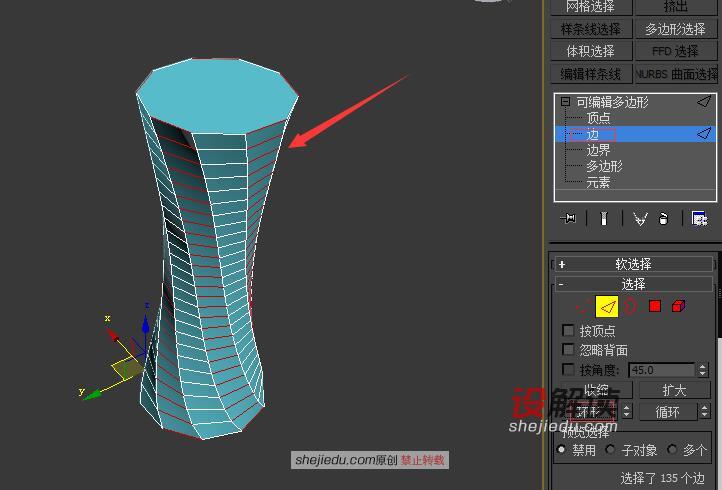

09、到边层级,隔一行加选横向的边,然后给一个环形的命令,将这些红色线都选择到了。

石墨工具简化镂空花瓶的繁琐建模过程09

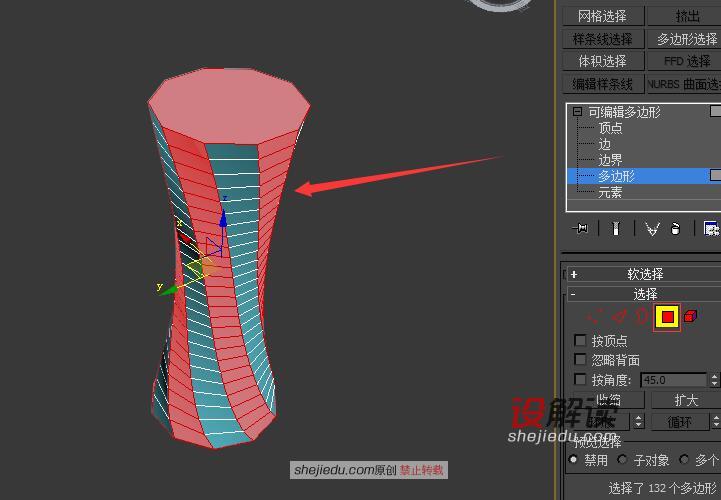

10、保持边层级不变,按着ctrl键,点击多边形图标,这样就选择到了两条红线之间的多边形了。

石墨工具简化镂空花瓶的繁琐建模过程10

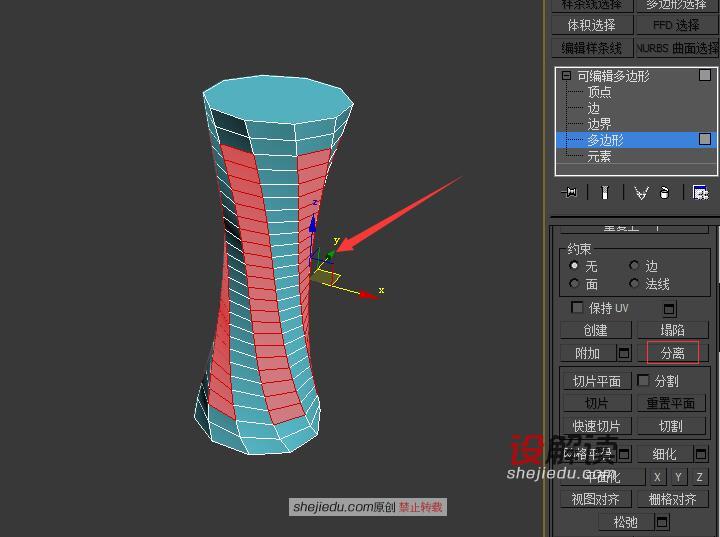

11、按着alt键,减选多余的多边形,分离这些多边形。

石墨工具简化镂空花瓶的繁琐建模过程11

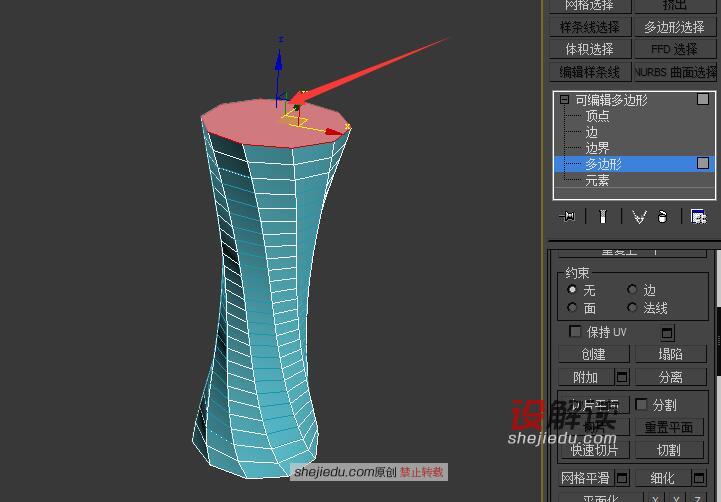

12、选择顶部的多边形删掉。

石墨工具简化镂空花瓶的繁琐建模过程12

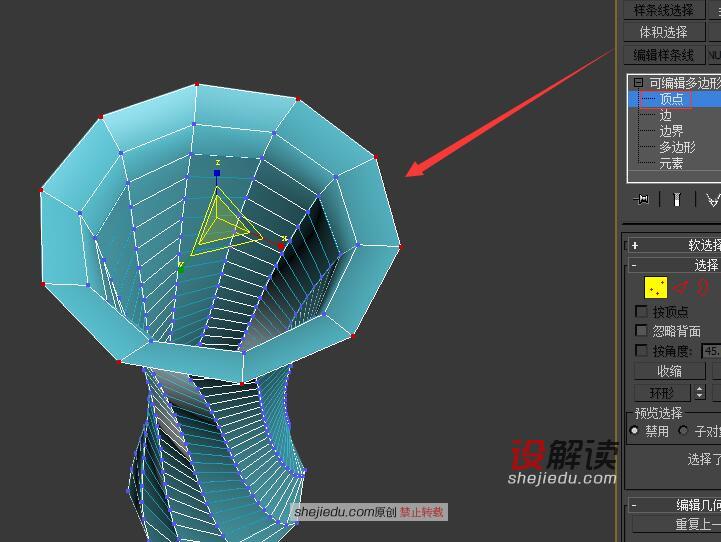

13、通过调整顶点,配合缩放工具的使用将口调整的更加开放优美。

石墨工具简化镂空花瓶的繁琐建模过程13

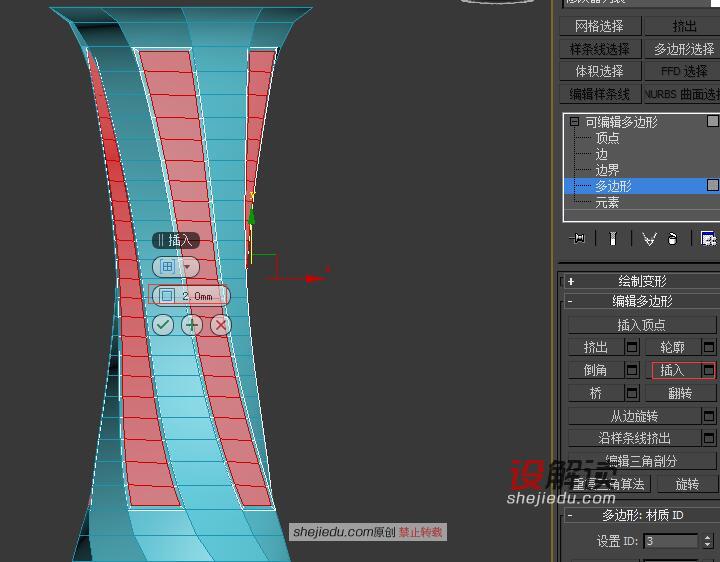

14、选择分离出来的多边形,给它们一个插入的命令。

石墨工具简化镂空花瓶的繁琐建模过程14

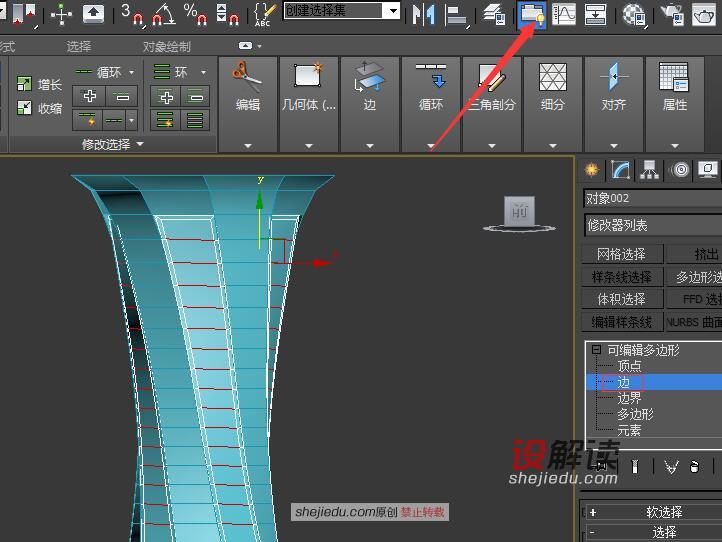

15、到边层级,我们打开石墨工具,看图中所示的位置。

石墨工具简化镂空花瓶的繁琐建模过程15

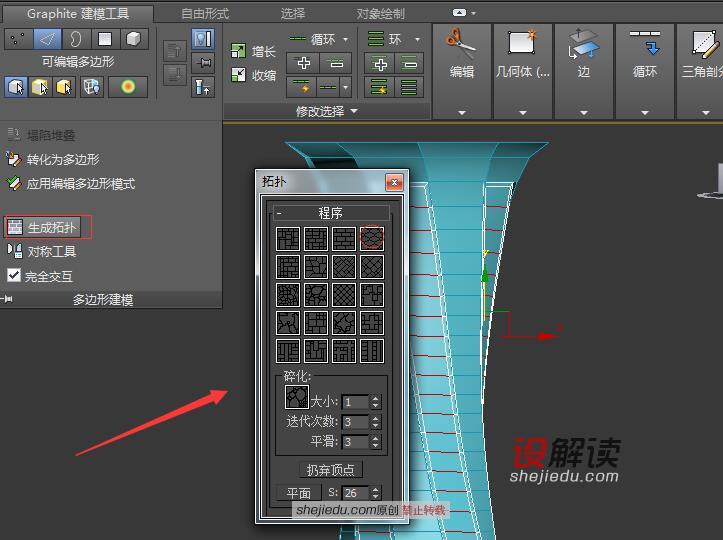

16、在这一栏中找到拓扑工具,会有一个窗口,我们选择第三种蜂巢。

石墨工具简化镂空花瓶的繁琐建模过程16

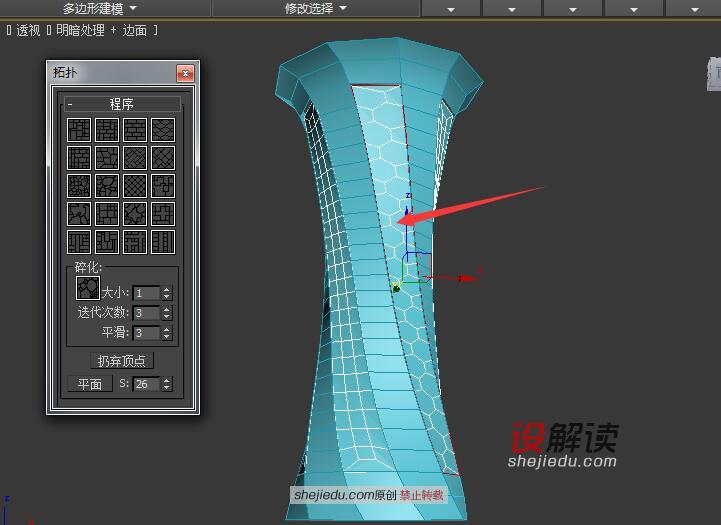

17、选中其中一条竖边我们点击蜂巢命令,可以看到变成蜂巢状的花型。

石墨工具简化镂空花瓶的繁琐建模过程17


18、利用同样的方法依次将其他的多边形都改编成蜂巢花型。

石墨工具简化镂空花瓶的繁琐建模过程18

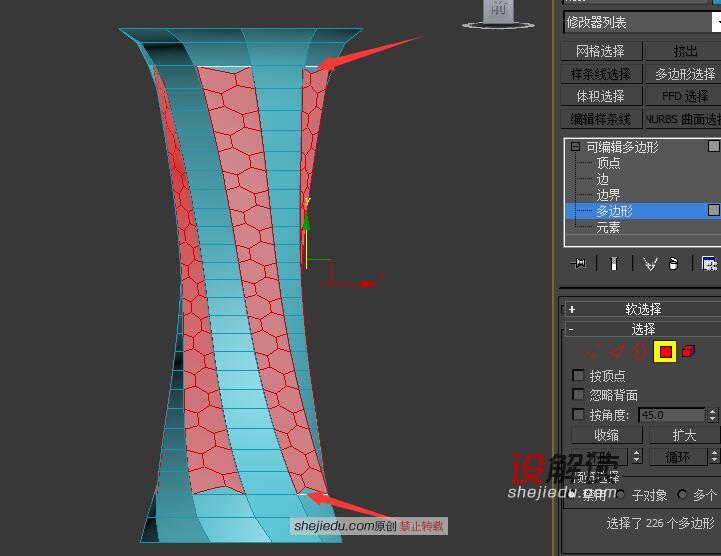

19、全选多边形,依次减掉上下两个多边形。

石墨工具简化镂空花瓶的繁琐建模过程19

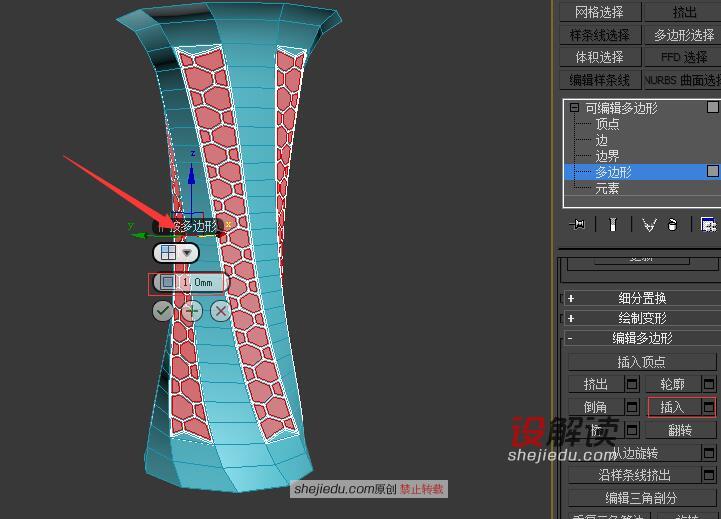

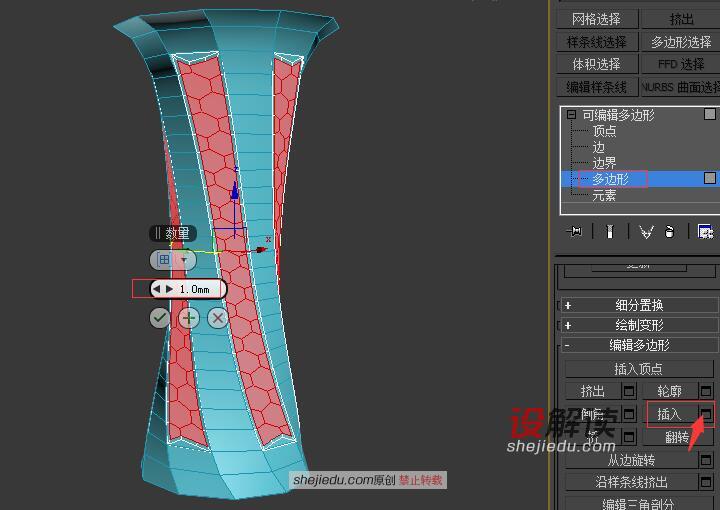

20、选给一个插入的命令。

石墨工具简化镂空花瓶的繁琐建模过程20


21、再给一个插入的命令,这次要按多边形方式插入,完成之后将多边形删掉。

石墨工具简化镂空花瓶的繁琐建模过程21


22、在修改器列表里找到壳的命令。

石墨工具简化镂空花瓶的繁琐建模过程22

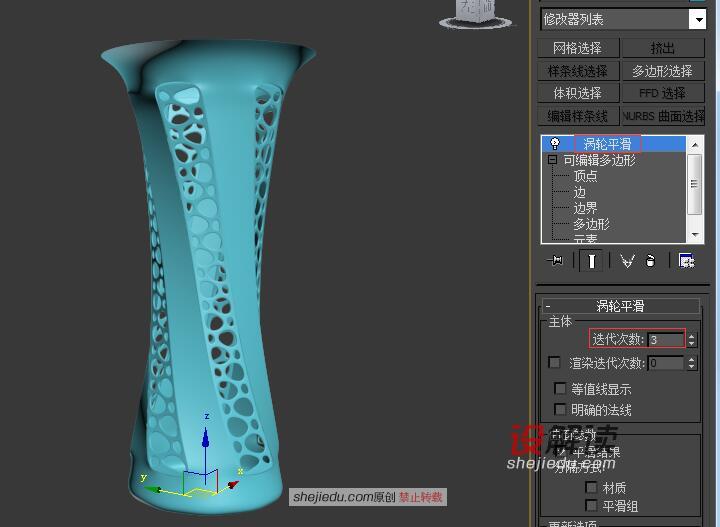

23、将文件转成可编辑多边形之后,继续给涡轮平滑的命令,这样我们就看到了这个精致的镂空花瓶了。

石墨工具简化镂空花瓶的繁琐建模过程23
