(声明:本站原创,禁止转载、违者必究!)我们在做室内外效果图表现中,经常要遇到cad平面图导入3dmax需要把xyz轴位置归零的情况,因为这样很方便我们将来以后的建模操作,这里设解读室内设计培训班的陈老师给大家作一介绍。
1、如下图,这是一个羽毛球馆的CAD平面图,现在准备将其导入3dmax,我们这里的CAD平面图比较简单,如果遇到比较复杂的CAD平面图,尤其是景观类的平面图,我们最好先将不需要的部分删除掉,也就是现在CAD里边把平面图整理干净再导入3dmax,避免导入很多没有必要的线,造成电脑的卡顿。

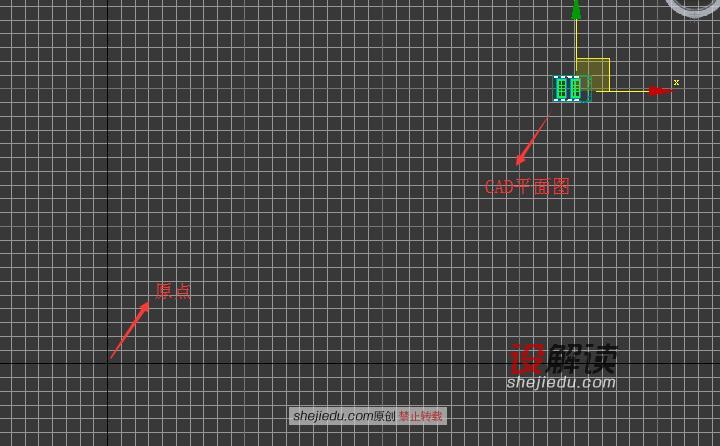

2、我们可以看到我们已经将cad平面图导入3dmax,但CAD平面图xy轴不在原点零,零的位置,接下来我们就来处理。

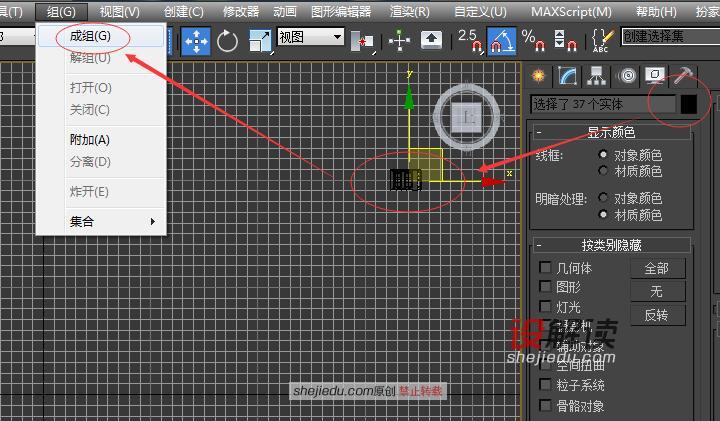

3、我们先全选导入的CAD平面图,然后将其颜色改为“黑色”(这里只是建议),然后将CAD平面图成组。

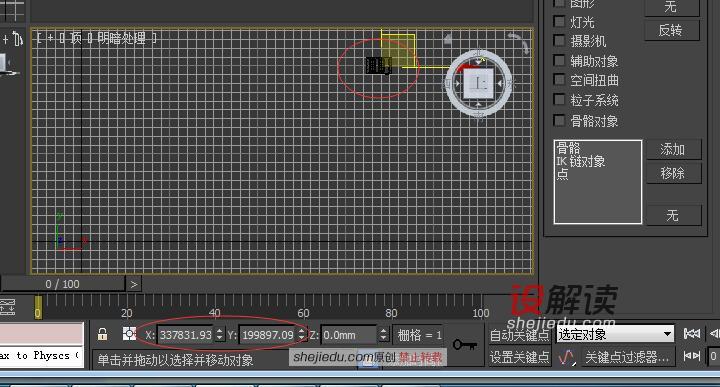

4、保持CAD平面图的选择,然后找到3dmax最下边状态栏中的“绝对模式变换输入”中的x轴和y轴,我们发现这两个轴的值都不是零,说明都没有在原点零零的位置。

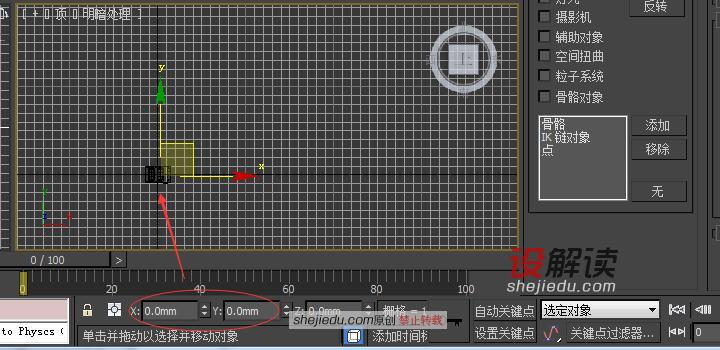

5、我们把x轴和y轴的值都改为零,z轴的值默认已经是零,这时我们发现导入3dmax的CAD平面图位置已经归零。
