CAD中1:20 1:50 1:100分别代表什么意思?



我们经常会看到CAD打印出的图纸中有1:20、1:50、1:100等字样,如下图。那么CAD图纸中1:20、1:50、1:100分别代表什么意思呢?这里郑州设解读室内设计培训的陈老师和大家分享一下。

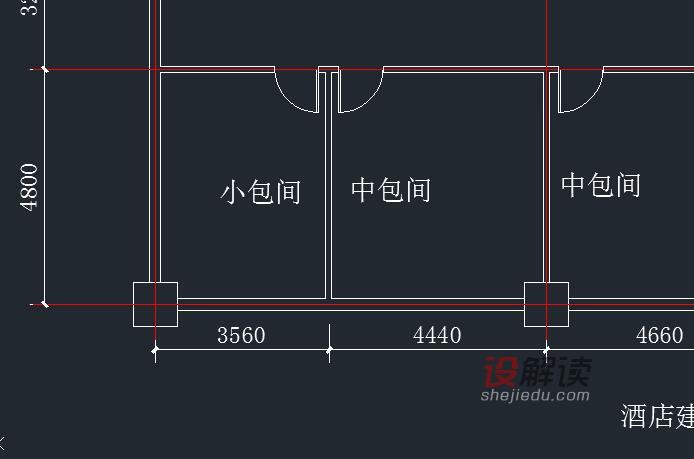

1、不管我们的比例设置为多少,我们的CAD中绘图时,还得按照1:1的比例画图,也就是说墙体是10米长,那你在CAD中要实际画出10m,下图中CAD的单位是mm。


2、当我们在CAD中画图完成后需要打印,这时我们就需要设置打印比例,如下图,我们设置的是1:100的打印输出比例,它代表我们打印到纸张上的1毫米,代表实际尺寸中的100毫米,也就是当你从一张A3张上或是A4纸上看到这个比例后,就明白在这张纸上的CAD图形,1毫米代表实际中的100毫米,依次类推,你应该不难明白1:20、1:30等等代表什么意思了。
