在3d中可编辑样条线的修剪工具如何使用?



在3dsmax建模中,我们常常用到可编辑样条线来进行挤出或是转化为可编辑多边形的建模,但往往直接画出的图形并不是我们想要的图形,这时候如果能借助于可编辑样条线的修剪工具进行修剪,我们会发现对我们建模会显得格外方便。以下郑州设解读室内设计培训的陈老师就和大家一起来探讨一下3d中可编辑样条线的修剪工具如何使用

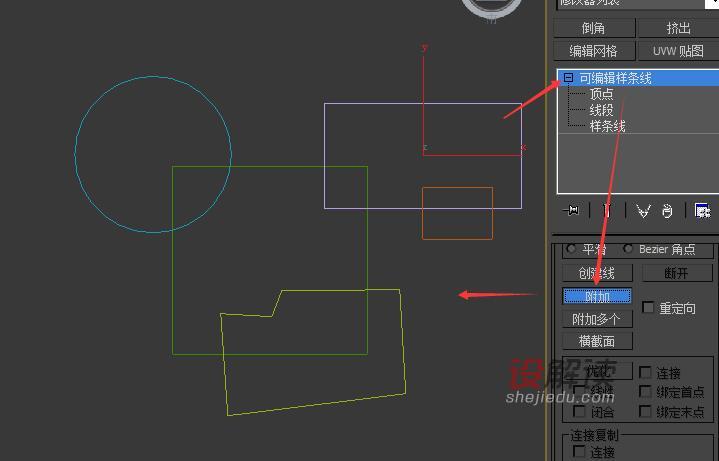

如下图,我们可以看到有若干个画好的图形,其中我们选中的一个矩形已经转化为可编辑样条线,点击“附加”将所有图形进行附加。

3d修剪工具的使用01

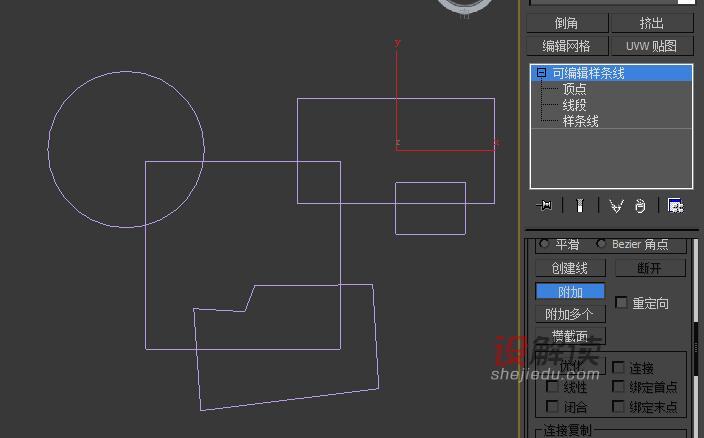

3dsmax中可编辑样条线要使用修剪,首先要确保这些线都是有交叉部分的,其次是这些可编辑样条线都需要附加到一起,如下图,我们已经把所有的线附加到了一起。

3d修剪工具的使用02


右击结束“附加”,到可编辑样条线的“样条线”层级,找到并点击“修剪”,依次点击剪掉不需要的图形即可。

3d修剪工具的使用03


修剪后就得到以下可编辑样条线,然后再到可编辑样条线的“顶点”层级,Ctrl+A全选所有顶点,然后点击“焊接”(这里焊接的值可以稍微大点,不然怕有点焊接不上)。

3d修剪工具的使用04


焊接成功后,我们可以加一个挤出命令,我们可以看到可编辑样条线被挤出实体。

3d修剪工具的使用05
