CAD中高版本的文件如何保存为低版本打开?



在使用Auto CAD中经常遇到低版本软件需要打开高版本CAD文件的问题,这里郑州设解读室内设计学校陈老师就向大家讲解一下。

这里举例比如我们现在用的是CAD2007,CAD文件是2012版的,如果要打开这个CAD2012版的文件,我们需要先将此文件保存为低版本的,具体操作操作方法如下:

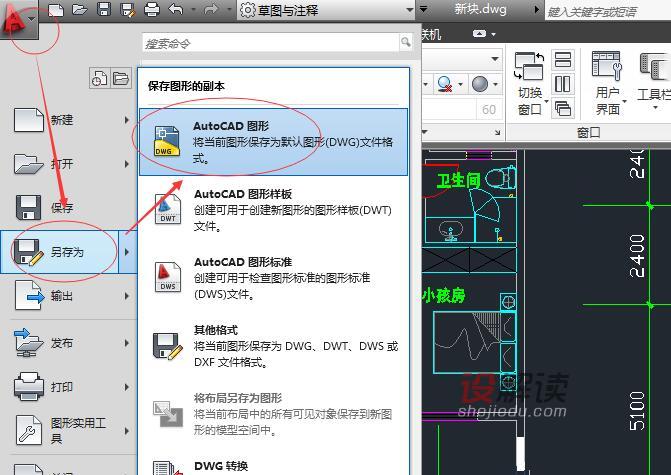

1、通过菜单找到“另存为”,然后点击“AutoCAD图形”;

CAD高版本保存为低版本01

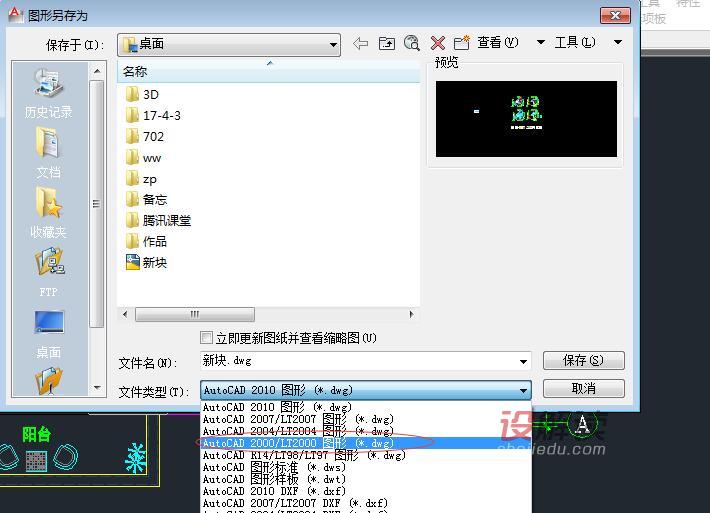

点击“AutoCAD图形”后会出现“图形另存为”对话框,在文件类型中选择一个低版本的文件类型就可以,这里我们选择的是2000格式的,如下图所示。点击保存后我们就保存了一个低版本的CAD文件。

CAD高版本保存为低版本02

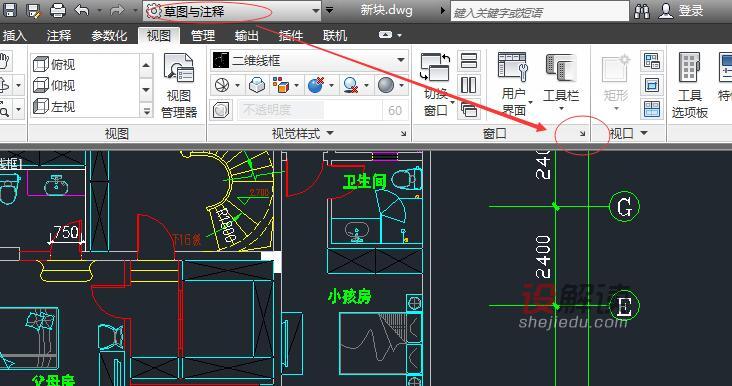

2、如果是将所有文件做好后都保存为低版本,我们可以这样操作,如下图如果是在“草图与注释”模式下,我们可以点击视图——窗口工具面板右下角的箭头(如果是在AutoCAD经典模式下,点击工具菜单中的“选项”),或者直接使用快捷键OP直接打开“选项”对话框;

CAD高版本保存为低版本03

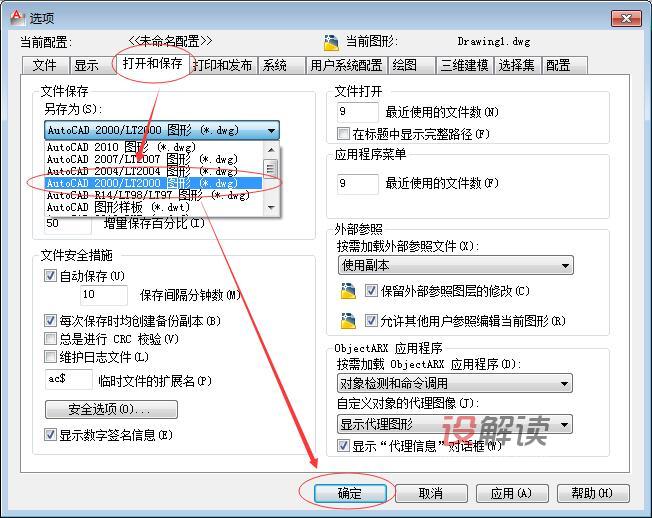

打开“选项”对话框后,在“打开和保存”中找到“文件保存”项,另存为选择一个低版本的CAD文件格式,这里我们选择2000格式,然后确定即可。这样我们以后做好的CAD文件另存为时直接就是2000版本的低版本CAD文件。

CAD高版本保存为低版本04
