CAD中如何标注上下公差?具体方法是什么?



在Auto CAD中如何标注上下公差?具体方法是什么?郑州设解读室内设计培训陈老师在这里做一解答。

Auto CAD中标注上下公差一般收两种方法

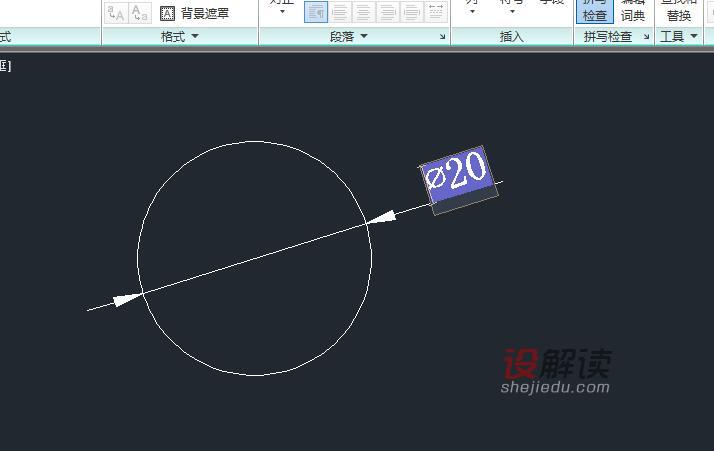

第一种,以标注直径20为例,我们使用直径标注的快捷键DDI标注出下图圆中的直径,然后双击文字部分,这时我们有2种选择要么直接重新输入直径符号和数值,再加上下公差的数值;要么按一下键盘上的右方向键,只输入上下公差数值就可以,这里我们选择前者。

CAD标注上下公差01

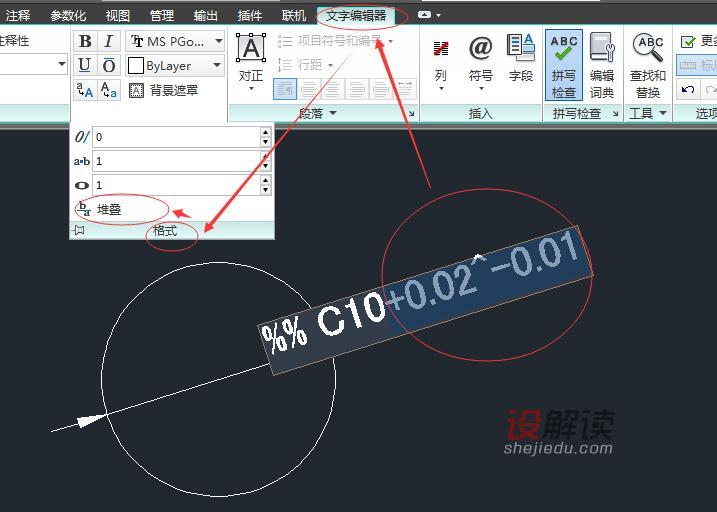

如下图我们双击标注文字后直接输入%%C10+0.02^-0.01(中间不要空格),然后再单独选中+0.02^-0.01,再到“文字编辑器”的格式中点击“堆叠”。

CAD标注上下公差02

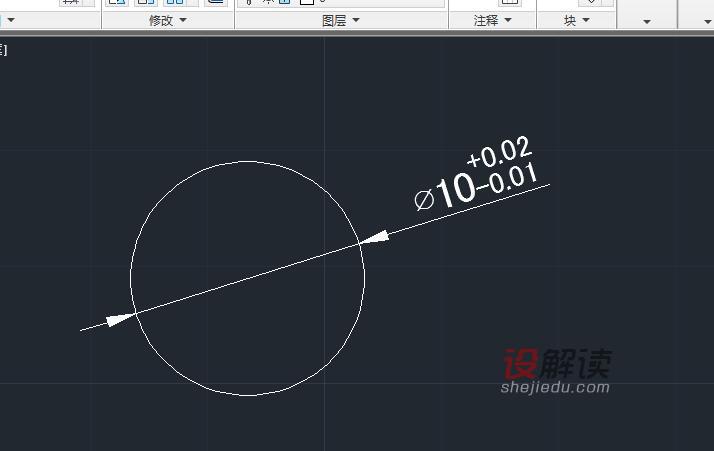

点击“堆叠”后我们可以看到如下图效果,上下公差已经标注好。

CAD标注上下公差03


第二种是通过“特性”对话框给标注加上下公差。如下图,我们给圆标注直径后,再使用打开“特性”的快捷键Ctrl+1,打开特性对话框,其中显示公差选择为“极限偏差”,公差上、公差下分别按实际情况输入,即可标注上下公差。

CAD标注上下公差04
